Details

Obwohl die Modelle der 144 und 144.5 schon mehrere Jahrzehnte auf dem Markt sind und es die 144 nunmehr zur dritten Auflage gebracht hat, sind die Unterschiede gar nicht einmal so erheblich. Auf die wichtigsten will ich nun eingehen.

Zuerst einmal etwas, das sich nicht geändert hat. Das Gehäuse kann man ganz leicht dadurch nach oben abnehmen, indem die Seitenwände in der Mitte leicht gespreizt werden. Eine einfache und unkomplizierte Technik. Während bei der ersten Auflage die Rastnasen am Metallrahmen noch deutlich sichtbar waren, da sie durch Gehäuseaussparungen “Löcher” nach außen griffen, wurde dies später verbessert. Rastnasen an der Gehäuseinnenseite greifen in Aussparungen des Rahmens.

Dachbereich




Roco 144 und 144.5

		Details



	Zwei markante Profile im Vergleich

Das Dach wurde im Laufe der Zeit verbessert. Die Ursprungsversion war ja bereits durchaus ansprechend gestaltet. Überraschenderweise wurde bei der ersten Neuauflage (E44 017/E44 506) jedoch keine Detailverbesserung auf dem Dach durchgeführt. Jedoch wurde das Dach in einer überzeugenderen Lackierung in einem helleren Silberton ausgeführt. Die kräftig roten Dachleitungen in Verbindung mit neuen Stromabnehmern, sowie die nun dunkelbraunen Isolatoren und Dachlaufstege, vervollständigten das gute Bild. Das Loch für die Umschaltung Schiene/Oberleitung war nun verschlossen, aber noch deutlich sichtbar und konnte (falls gewünscht) leicht durchstoßen werden.

Die Detailverbesserungen auf dem Dach geschahen erst bei der folgenden E44 004/E44 508. Diese 2. Nummer der Neuauflage erhielt dann feinere Isolatoren und als kleines Detail sei noch vermerkt, dass die Dachpfeifen nun viel feiner ausgeführt wurden und aus Messing statt aus Plastik bestanden.

Die aktuelle Auflage der 144 zeigt weitere Dachverbesserungen. neben den verfeinerten Stromabnehmern fällt nun auf, dass die Dachleitungen weiter vervollständigt wurden und ein veränderter Hauptschalter aufgesetzt wurde.




	Dach der 144.5, deutlich sichtbar das Loch für die Stromumschaltung




		Im Vordergrund das alte Dach der 144 mit den groben Isolatoren und der Pfeife rechts im Eck

Hier noch einmal zwei große Bilder mit den Details des Dachbereichs. Oben die Erstserie 144 075-9, darunter die verbesserte Auflage mit der E44 008.

Das Loch für die Umschaltung Ober-/Unterleitung wurde verschlossen, darunter sitzt zwar noch der Umschalter, aber dieser ist deutlich verkürzt.

Es fallen auch die verbesserten Isolatoren auf, aber auch weitere kleine Änderungen in Details, wie die Füße der höher gelegten Isolatoren oder der Dachbereich um den Hauptschalter mit den drei Schraubenköpfen.


	Das Dach der neuen 244 136-8 der DR unterscheidet sich in einigen Details von der alten Ausführung. So wurden verbesserte Isolatoren verwendet und die feineren Pantos geben dem ganzen Dach ein völlig neues Aussehen. Die Form selber erfuhr jedoch keine Veränderung, was z. B. das inzwischen verschlossene, aber gut sichtbare frühere Loch der Umschaltung Ober-/Unterleitung zeigt.


		Gehäuse

	Schon bei der Ursprungsversion besaß das Gehäuse freistehende Griffstangen an den Vorbauten (bei der 144). Auch sonst waren die Details bei 144 und 144.5 sehr schön nachgebildet, insbesondere die vielen Nietenreihen. Daher verwundert es nicht, dass diesees Gehäuse bis heute fast unverändert Verwendung findet. Waren bei dem Ursprungsmodell der 144/144.5 die Stirnlampen am Gehäuse angegossen, wurde dies bei der ersten Neuauflage überraschenderweise nicht verändert. Erst mit der Auslieferung der 2. Betriebsnummer (E44 004/E44 508) bei der Neuauflage wurden die Lampen freistehend ausgeführt. Dies in Verbindung mit den ähnlichen Feststellungen bei der Dachdetaillierung, lässt den Schluß zu, dass bei der Neuauflage zwar ein neues Fahrgestell verwendet wurde, bei Roco aber noch Gehäuse der Ursprungsserie auf Lager waren, die zuerst noch verwendet wurden. Erst als diese aufgebraucht waren, kam das Gehäuse mit den feineren Details zum Einsatz, was dann gleichzeitig eine neue Betriebsnummer erhielt. Das ist zwar nur meine Vermutung, aber es deutet vieles darauf hin, dass sie zutreffend ist. Schauen Sie einmal Ihrer 144er auf das Dach oder in die Lampen. Diese “Zwittermodelle” erkennt man auch daran, dass sie in dem Karton mit “Einschub”-Styroporteil ausgeliefert wurden.




		Angegossene Lampen (links) und die spätere, freistehende Ausführung (rechts)

Die aktuelle Neuauflage der 144 glänzt insbesondere durch die freistehenden Griffstangen der Führerstandstüren und die verbesserten Trittstufen. Auch findet man nun Klappen auf der Oberseite eines Vorbaus, was bisher im Modell nicht berücksichtigt wurde. Aber auch bei der Neuauflage wurden die bisherigen Drehgestellblenden weiterverwendet. Die sind als solche ja nicht schlecht, nur damit setzt sich der winzige Fehler weiter fort, dass bei den inneren Achsen die Achslagerblende des Drehgestells nicht exakt mittig ist. Ob das jetzt an der Drehgestellblende liegt oder am Achsstand, keine Ahnung - und man muss schon mehrfach hinsehen, um dies überhaupt festzustellen.

Auch wenn das Drehgestell nicht so ganz zum Gehäuse gehört, möchte ich hier noch darauf hinweisen, dass die Erstauflage keine Trittstufen unter den Führerstandstüren besaß. Bei der E44 017, also der verbesserten Auflage, wurden diese dann bereits vorgesehen. Es sind Kunststoffteile, die in passende Löcher gesteckt wurden und der Lok gleich zu einem besseren Aussehen verhelfen, wenn auch beim Original die Trittstaufen am Rahmen befestigt waren. Besser als gar keine war das auf jeden Fall.


	Drehgestell der 144 075-9 ohne Trittstufe (unten) und rechts die E44 017 mit der angesetzten Trittstufe.

Wenn ich schon beim Drehgestell bin, dann hier gleich noch ein Unterschied zwischen der Erstauflage und der ersten verbesserten Ausführung.

Zum einen sieht man auf dem Bild das etwas unschöne Loch für die Rastung des Gehäuses auf dem Metallrahmen unterhalb der Betriebsnummer. Zum anderen zeigt die Erstserie 144 075-9 zwischen den Drehgestellen eine Kühlschlange als angesetztes Zurüstteil. Diese stimmt zwar bei der 144.5, aber nicht bei der 144, denn da saß die Kühlschlange am vorderen Vorbau des Führerstands 1. Die spätere E44 017 hat daher vorbildgerecht auf dieses Teil verzichtet.

Auf der anderen Lokseite haben beide Modelle richtigerweise ein kleines Zurüstteil, was von Roco als Zylinder bezeichnet wird.




	Ein Blick in das Gehäuse der Ursprungsausführung (144 509-7).




	Auch der Anbringungsort der Loknummer / BD/BW Bezeichnung wurde bei den Modellen variiert. Auch die sonstigen Beschriftungen , wie Untersuchungsdaten usw., sind unterschiedlich.

Eine Schwäche der Roco 144/144.5 ist bis heute die Gestaltung der Fenster, bzw. die paar Milimeter dahinter. Bei der Ursprungsserie war alles in einem mittelgrau hinterlegt (auch die Frontfester), was etwas billig wirkte. Die Neuauflage hatte zwar besser wirkende, durchsichtige Fenstereinsätze, jedoch der dahinterliegende mittelgraue Metallrahmen ließ wieder keine große Freude aufkommen. Erst die Neuauflage bringt hier etwas mehr Tiefe, jedoch ist auch hier der Bastler gefragt, die Fenster mit einer vorbildgerechten Inneneinrichtung zu hinterlegen. Selbst ein Computerausdruck in gedeckten Farben hilft hier schon. Zu bemerken ist noch, dass bei der aktuellen Auflage der 144 auch an den Frontfenstern die Scheibenheizungen nachgebildet wurden.


	Der gerade genannte, zwar kleine, aber bemerkenswerte Unterschied der Führerstände der 144 075-9 mit den kompletten grauen Fenstern und der Nachfolgeserien zeigt das Bild rechts. Die Frontscheiben sind nun klar, die Scheibenwischer lackiert und es wurde ein kleines Plastikteil als Führerstandsinneneinricht ung eingesetzt. Auch die unterschiedlichen Grüntöne kann man gut erkennen.

	Das jedoch bedingte eine Veränderung der Lichtleiter, die zuvor direkt hinter den Frontscheiben nach oben abknickten. Diese wurden nun im unteren Bereich etwas länger. Das jedoch sorgte dafür, dass auch der Metallrahmen an den Fronten gekürzt werden musste, da sonst die Lichtleiter das Aufsetzen des Gehäuses verhindern würden (Foto unten beim Innenleben).

	Innenleben

Drei Auflagen, drei verschiedene Innenleben - eigentlich klar, dass sich gerade beim Antrieb in den Jahren einiges verändert hat und auch die Ansprüche der Modellbahner an das Fahrverhalten gestiegen sind.

Die Ursprungsversion war mit dem großen Roco Rundmotor versehen. Über Kardanköpfe mit einer dazwischen eingebauten Kupplungsfeder wurden alle 4 Achsen angetrieben. Ein Prinzip, wie es Roco damals bei fast allen seinen Modellen anwendete. Diese Art der Kraftübertragung sollte etwas Auslauf generieren, was es aber praktisch nicht tat.

Die Neuauflage hatte dann einen veränderten Metallrahmen und brachte so auch etwas mehr Gewicht auf die Schiene. Nun war der 5-polige Motor eingebaut, der über Kardanwellen die vier Achsen antrieb. Zur Verbesserung der Fahreigenschaften war eine kleine Schwungmasse vorhanden.

Die letzte Ausführung der 144 besaß sogar zwei Schwungmassen, dazu war eine Digitalschnittstelle vorhanden. Auch hier erfolgt der Antrieb auf alle vier Achsen (bei der Wechselstromversion auf drei Achsen). Für die Beleuchtung wurden jetzt Microlämpchen verwendet, welche die bisherigen Lichtleiter überflüssig werden ließen. Hier gab es aber schon wieder mindestens zwei unterschiedliche Platinengestaltungen.

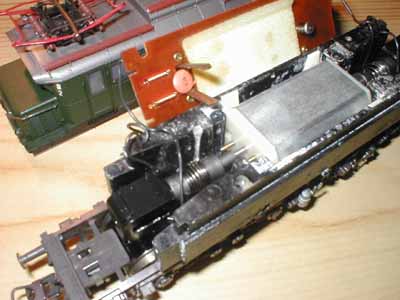

	Das Innenleben der Ursprungsausführung mit dem großen Motortyp und der Federkupplung.

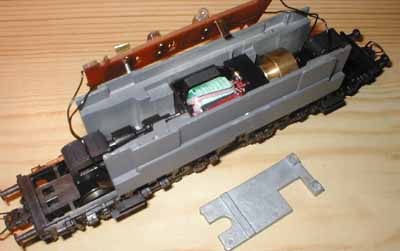

	Die Neuauflage mit dem kleineren 5-poligen Motor mit einer einseitiger Schwungmasse und dem Antrieb über eine Kardanwelle.

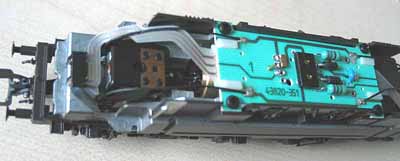

	Die nächste Auflage der 144 (hier 144 025) mit der 8-poligen Schnittstelle und Microlämpchen.


	Die folgende Auflage der 144 (hier 144 085 in AC) mit Schnittstelle, Microlämpchen und komplett veränderter Platine.


	Auch die 144 096-5 ging mit der Zeit, hier wurden die Drosseln auf der Platine verändert und sahen jetzt nicht mehr wie Widerstände aus. Die Leiterbahnen zu der Frontbeleuchtung wurden schwarz.

Wie schon beim Gehäuse beschrieben, hier auch der veränderte Rahmen im Bild. Hinten die Erstauflage der 144 075-9, davor der Rahmen der E44 017.

Die beiden Wangen neben dem Getriebe sind verschwunden, damit die wegen der ergänzten Inneneinrichtung der Führerstände verlängerten Lichtleiter Platz finden.

Auch wurden gleich weitere Änderungen an der Form vorgenommen, bzw. diese gleich neu gestaltet.


	Schachtel





	Anleitung

Die 144 und die 144.5 in der Ursprungsversion sind nur in der Klarsichtschachtel erschienen (siehe Bild). Eine Schachtel mit geschlossenem Stülpdeckel und Modellabbildung auf der Oberseite ist mir bisher nicht bekannt.

Außerdem ist es bei dem Styroporinnenteil endlich einmal egal, wie die Lok eingelegt wird (sofern nicht auf dem Kopf), es besteht keine Gefahr, dass Isolatoren abbrechen ;-)

Die Folgeschachteln in der neueren Art erfüllten dieses Kriterium jedoch dann nicht mehr und es war wieder darauf zu achten, dass der Führerstand 1 nach links eingelegt wird.


	Da mir gerade auch Ersatzteillisten in die Hand gefallen sind, möchte ich auch diese hier kurz darstellen. Beim Anklicken werden sie größer.

43404 E44 Seite 1 Ausgabe 8707	43404 E44 Seite 2 Ausgabe 8707	43404 E44 Seite 1 Ausgabe 90/12	43404 E44 Seite 2 Ausgabe 90/12	43404 E44 Seite 1 Ausgabe 92/03	43404 E44 Seite 2 Ausgabe 92/03

43405 E44.5 Seite 1 Ausgabe 8706	43405 E44.5 Seite 2 Ausgabe 8706	43405 E44.5 Seite 1 Ausgabe 92/04	43405 E44.5 Seite 2 Ausgabe 92/04


	Zum Schluss


	Sicher gibt es noch weitere Unterschiede, auf die ich hier nicht eingegangen bin. Da mir hier im Moment keine Modelle der DRG-Versionen und der DR-Version vorliegen, belasse ich es (vorerst) bei dieser Detailübersicht. Wenn Ihnen weitere Unterschiede aufgefallen sind, dann mailen Sie mir bitte, ich nehme es gerne hier auf.
