Roco DB 103 - Erstserie 1981-2001

Sonstiges

Hier nun wieder die Seite für weitere Informationen über die Roco 103 Erstserie. Mal sehen, was hier noch alles ergänzt werden kann.

Die Roco 103 der Erstserie konnte ich bisher in vier verschiedenen Verpackungen feststellen. Allen Versionen ist dabei gemein, dass die Lok in einer Styroporschale sicher aufbewahrt wird, die ziemlich genau für das Modell ausgeschnitten wurde. Ansonsten zeigen die unterschiedlichen Verpackungen eben auch die Entwicklung, wie sie bei Roco in diesen Jahren ablief.

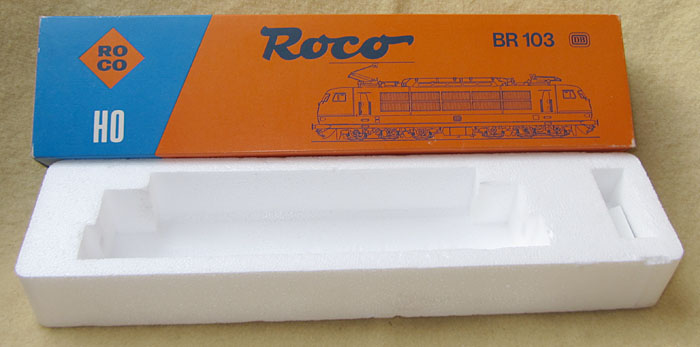

Die erste Version war die Styroporschale mit dem klassischschönen blau/orangen Stülpkarton ohne Sichtfenster, dafür aber mit einem schönen Aufdruck des Inhalts. Mit Außenmaßen von ca. 33,5 cm Länge, 8,1 cm Breite und 5 cm Höhe war die Schachtel durchaus handlich. In einem kleinen Fach war Platz für die Kupplungen.

Es folgte die etwas größere Verpackung, die dann zur Standardgröße über viele Jahre werden sollte. Zuerst aber noch in der Version, dass es sich um eine vollständige Umverpackung aus Karton mit Sichtfenster handelte, in welche der Styroporeinsatz seitlich eingeschoben wurde. Die Maße waren nun ca. 39,2 cm Länge, 8,7 cm Breite und 5,5 cm Höhe. Das Fach für Kupplungen und Zurüstteile befand sich jetzt auf der linken Seite.

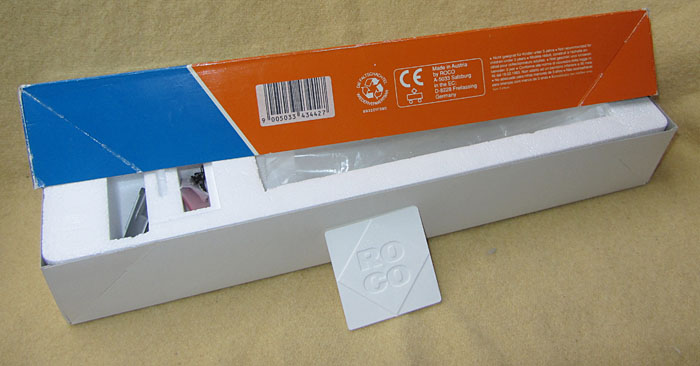

Bei der nächsten Version änderten sich die Maße nicht, aber nun wurde die Kartonschachtel in einen Boden und einen Deckel mit Sichtfenster geteilt. Der Styroporeinsatz wurde in das Bodenteil eingesetzt, darunter befanden sich auch die Beschreibung und die Ersatzteilliste. Das war die Standardverpackung für viele Jahre und für viele Modelle, bei der sich dann die seitlichen Beschriftungen leicht änderten, wie die Hinweise zum Recycling oder dass die Modelle nicht für Kinder von 0-3 geeignet sind.

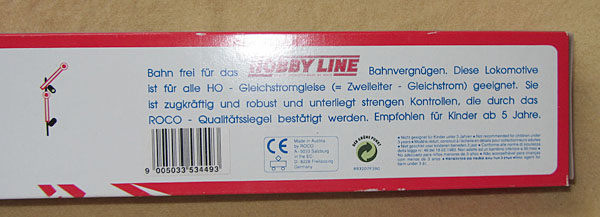

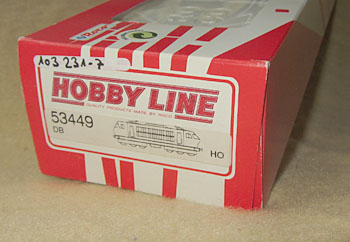

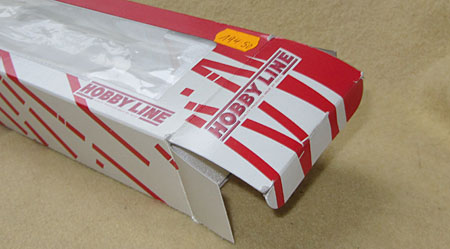

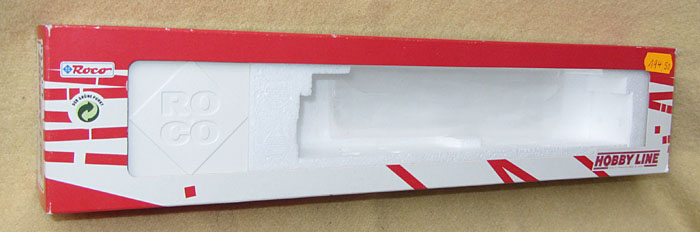

Zuletzt kann ich noch die Verpackung der Hobby Line 103 231-7 zeigen. Bei identischen Maßen und einer identischen Styroporeinlage war das Äußere nun völlig anders gestaltet worden. Eben in den Farben der Hobby Line. Zudem war das Sichtfenster etwas größer geworden. Außerdem war es nun wieder ein Umkarton, in den der Styroporeinsatz eingeschoben wurde. Dieser war aber nur auf der rechten Seite zu öffnen, auf der linken Seite war er verklebt.

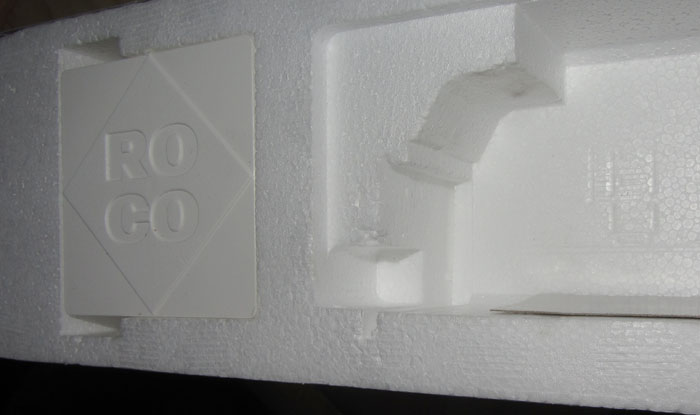

Aber bei den frühen Styroporschalen gibt es einen kleinen Mangel und das ist der, dass der Ausschnitt für das Modell ohne die eingesteckten Kupplungen vorgesehen ist. Also muss man die Kupplungen bei der Aufbewahrung der Lok wieder aus dem Schacht ziehen oder man nimmt eben das Bastelmesser und schneidet sich einen kleinen Ausschnitt selber. Bei den letzten Auflagen wurde dies von Roco korrigiert.


	Beschreibung

Da viele meiner Modelle gebraucht erworben wurden oder auch schon wieder neue Bahnbetriebswerke bei anderen Modellbahnern gefunden haben, ist die folgende Übersicht der so genannten Waschzettel (also Beschreibungen und Ersatzteillisten) nicht vollständig. Aber sicher schon einmal eine gute Übersicht. Beim Anklicken werden die Bilder auch größer.

Beschreibungen

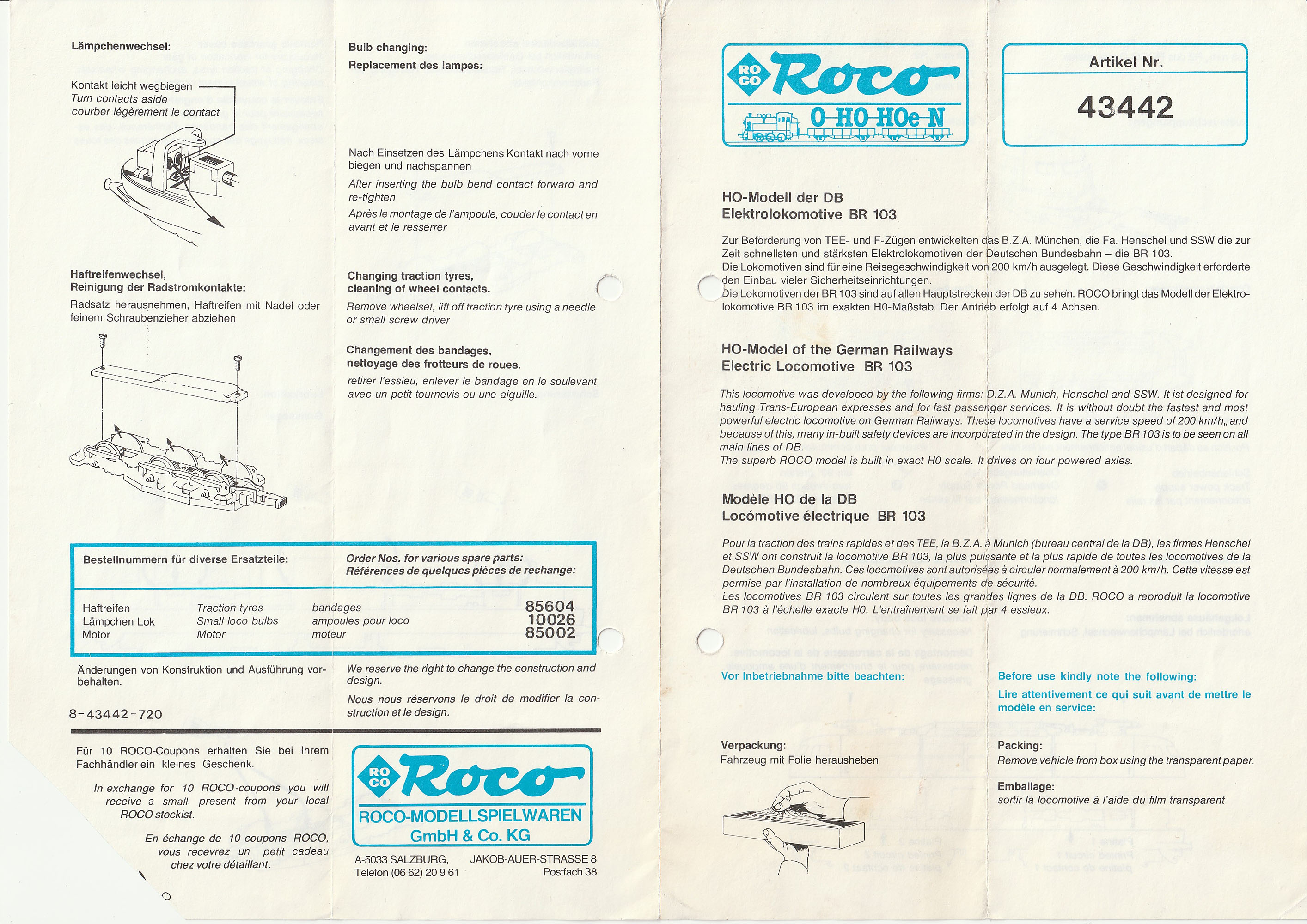

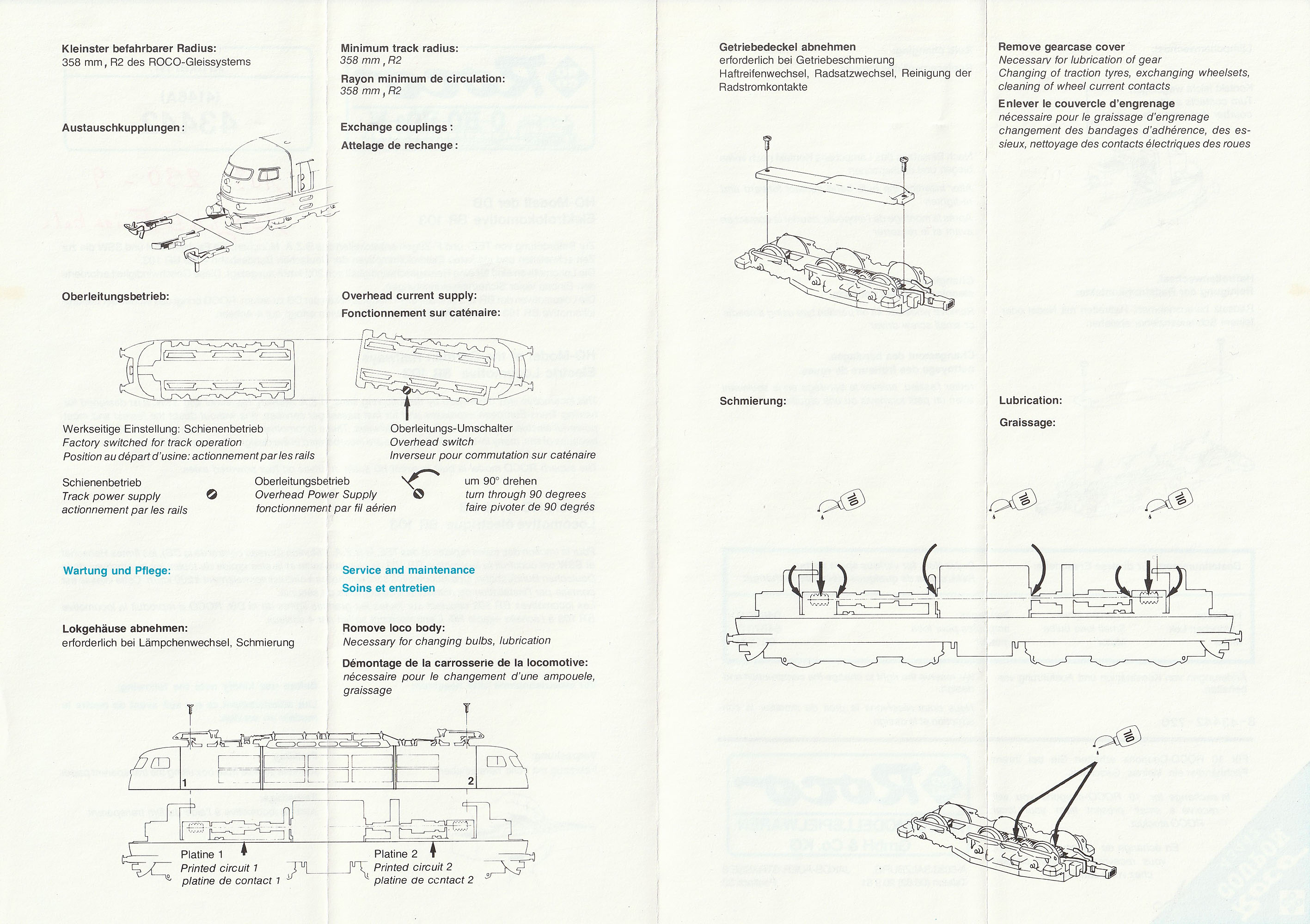

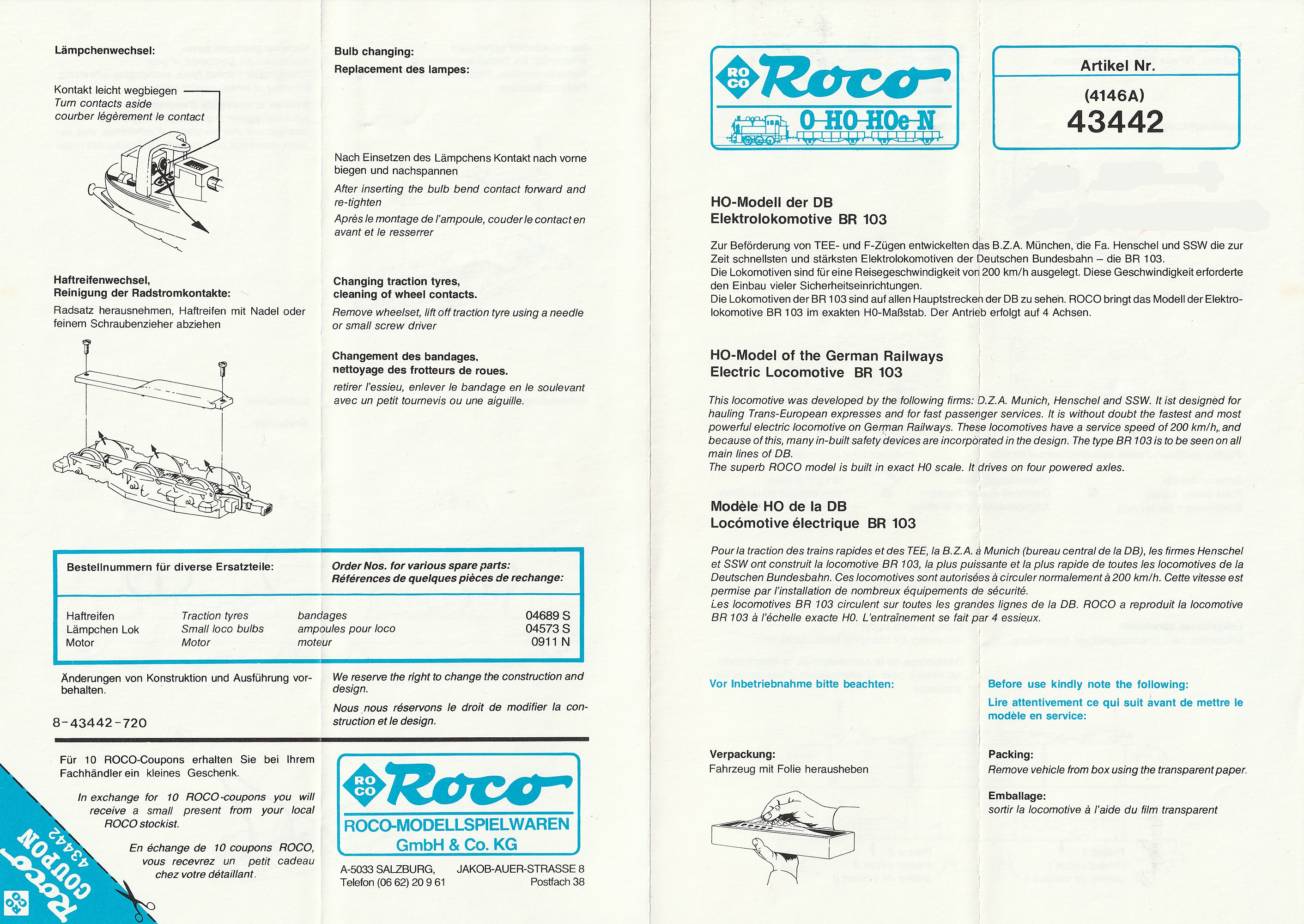

Beschreibung (4146A) 43442
Seite 1/4 und Seite 2/3

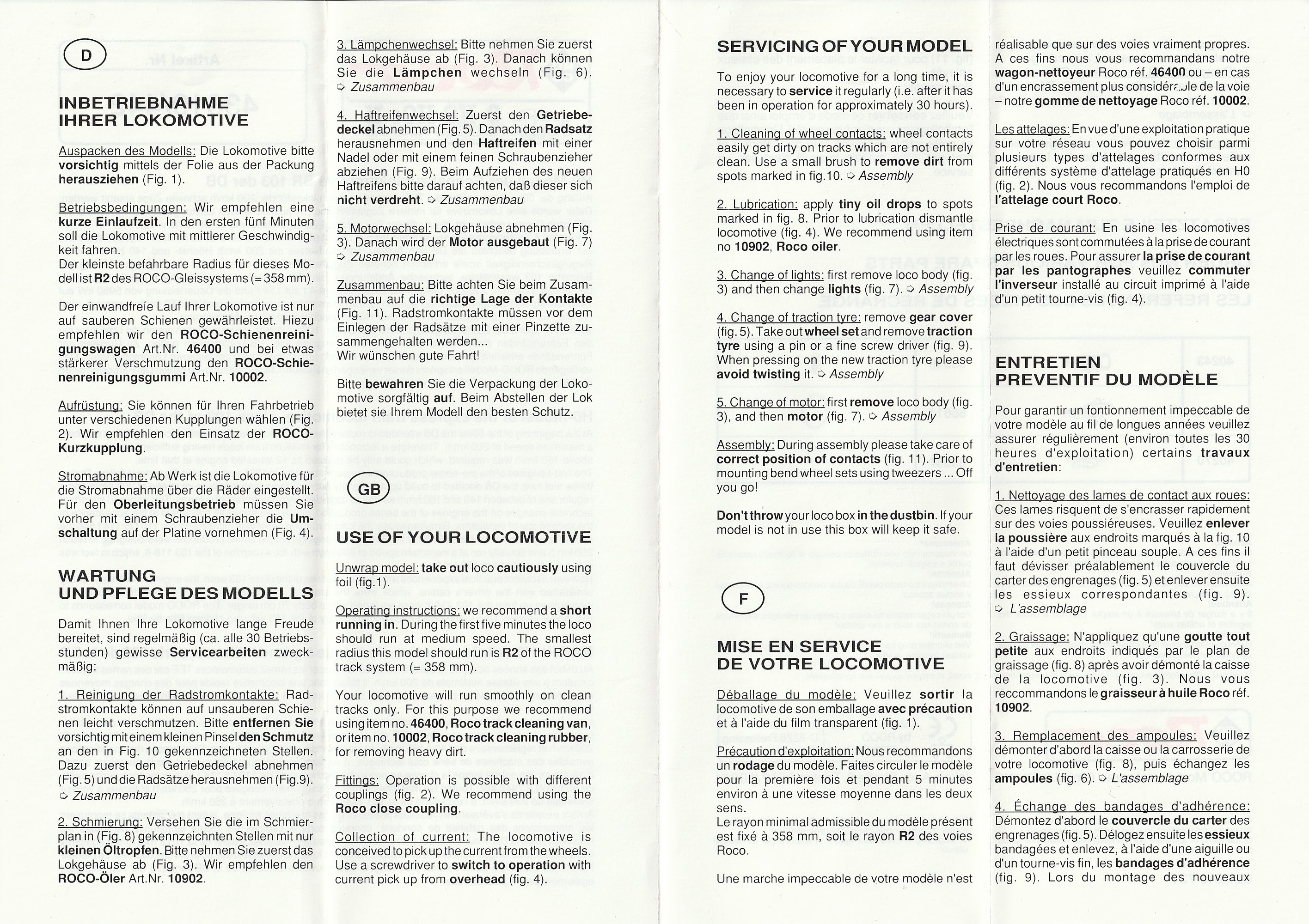

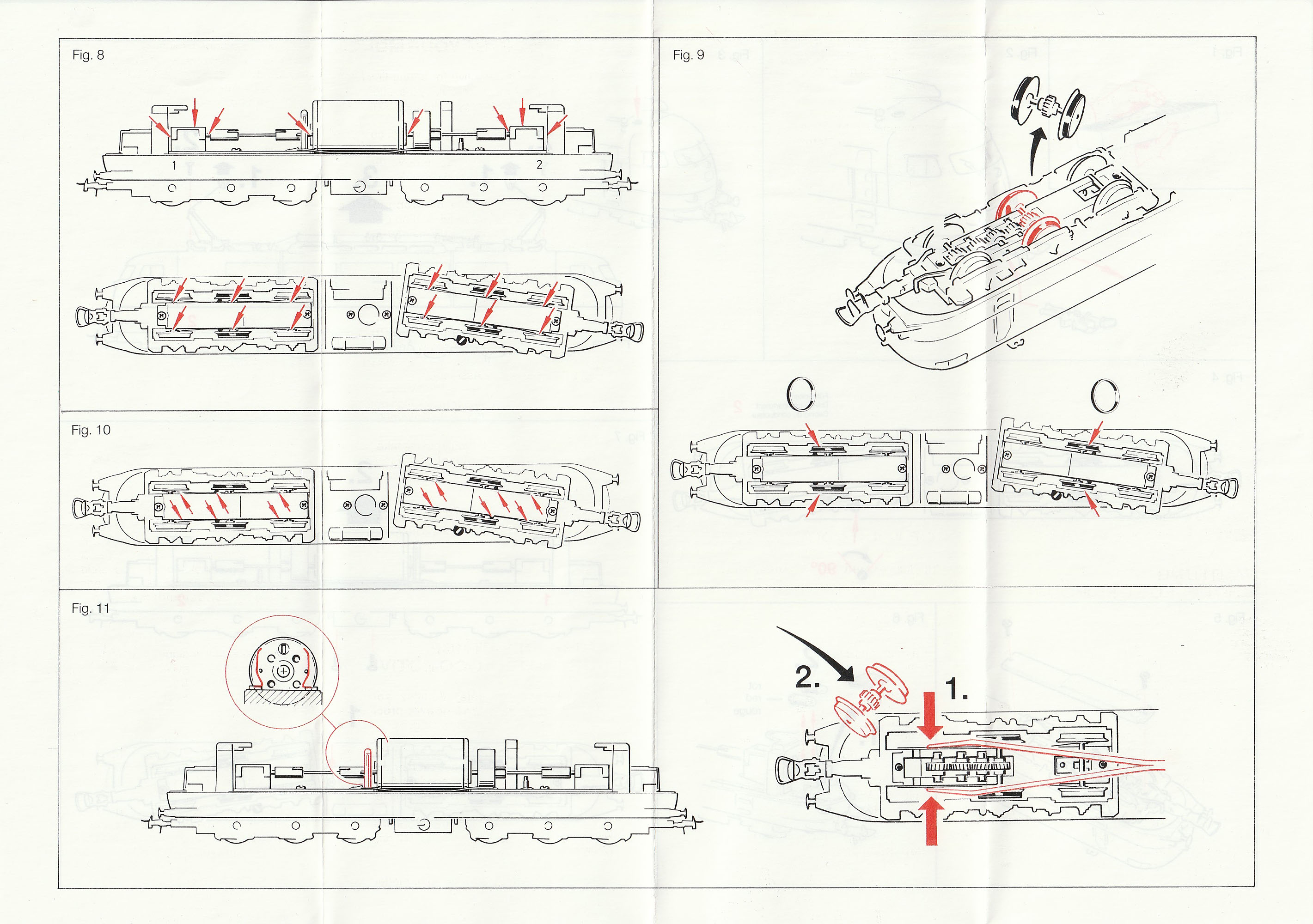

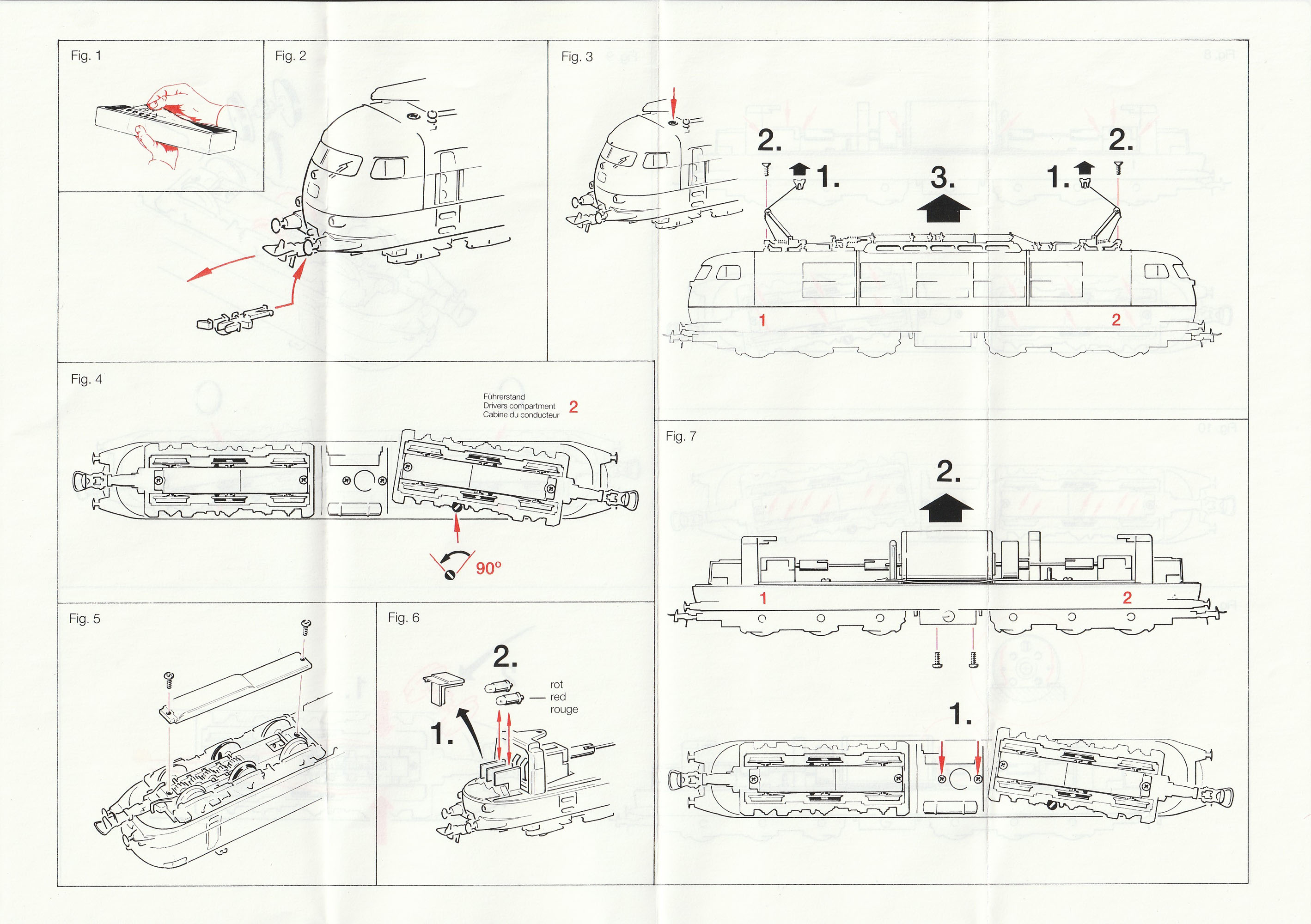

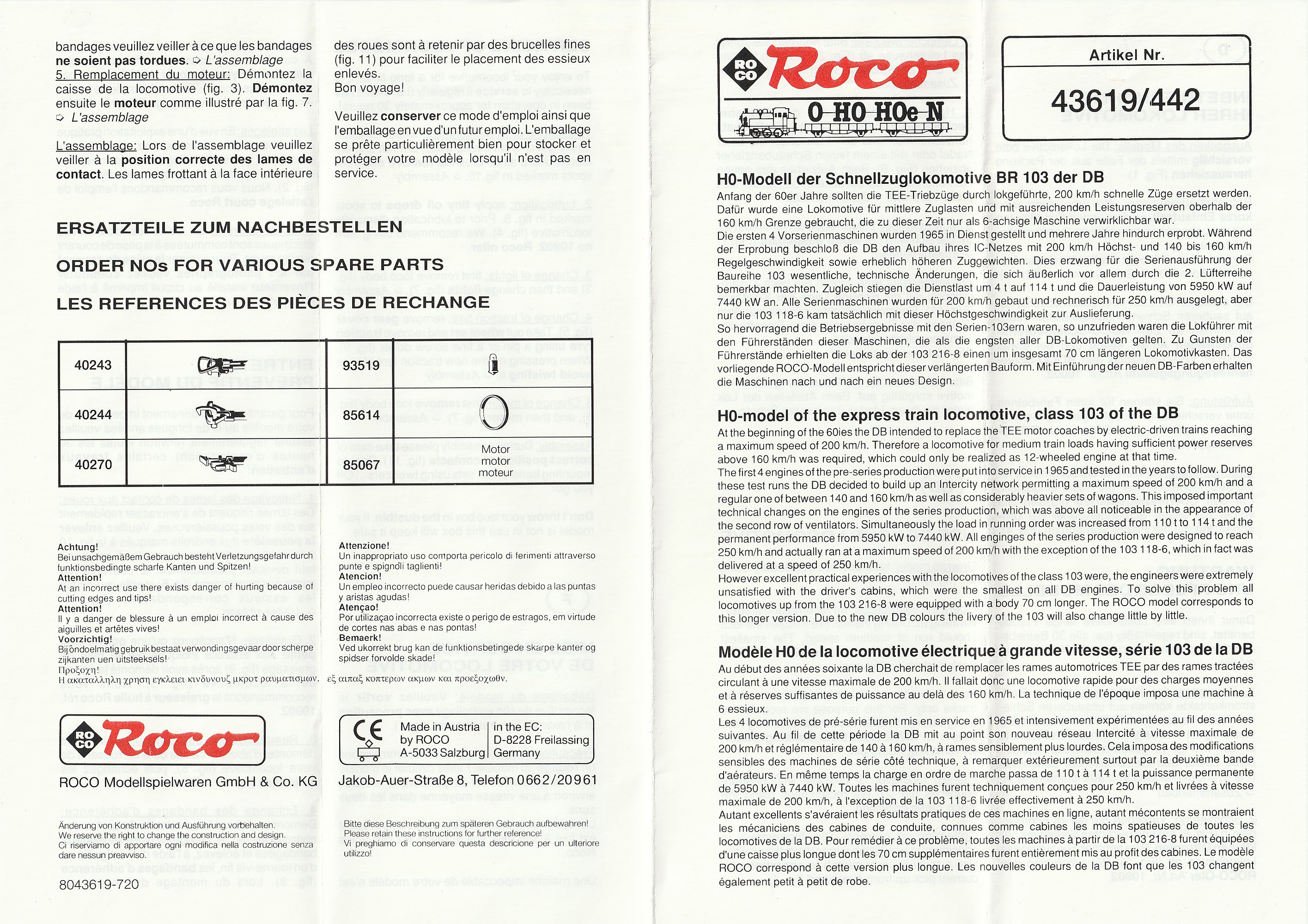

Beschreibung 43619/442
Seite 1/4, Seite 2/3, Seite 5/6 und Seite 7/8

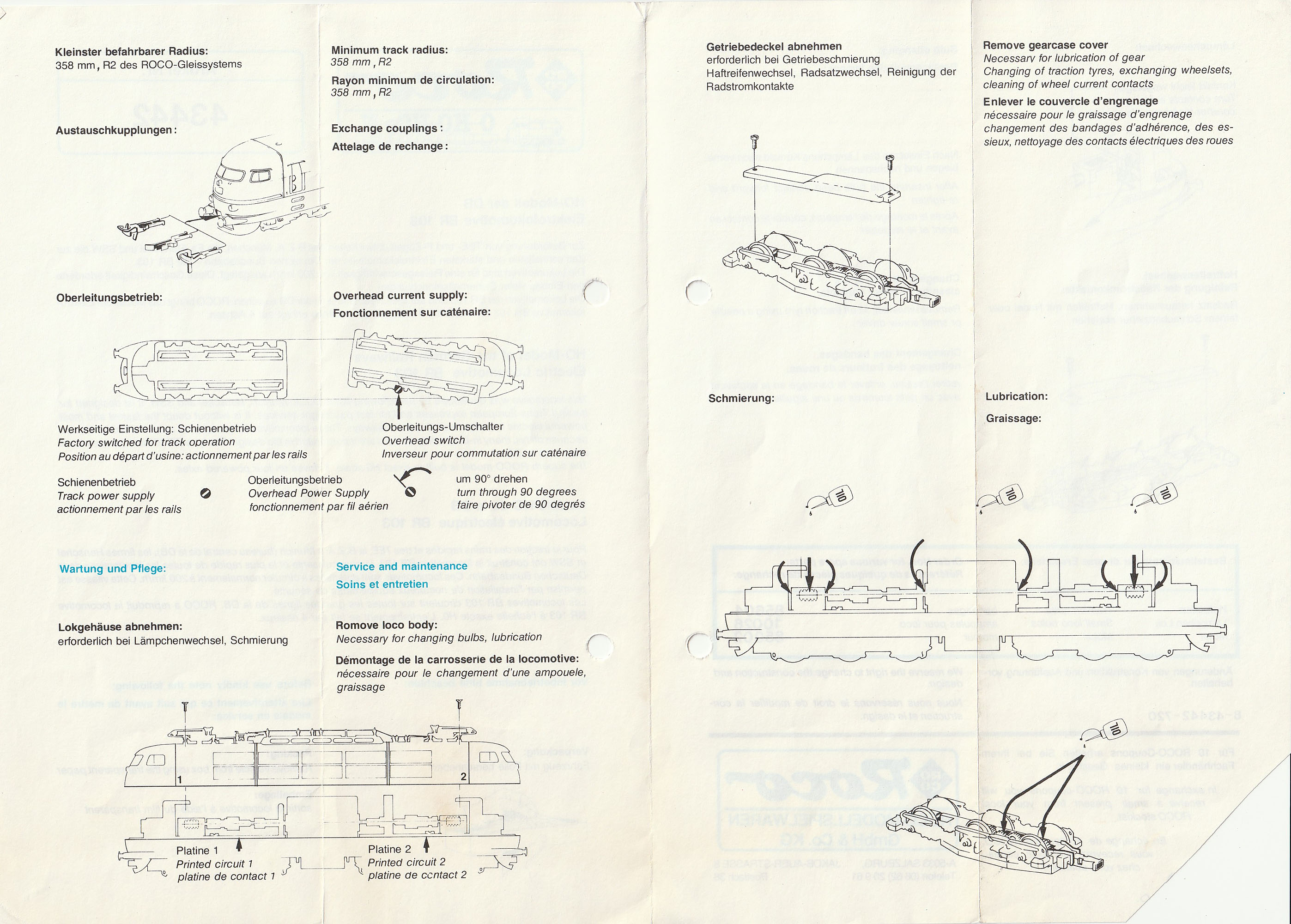

Beschreibung 43442
Seite 1/4 und Seite 2/3

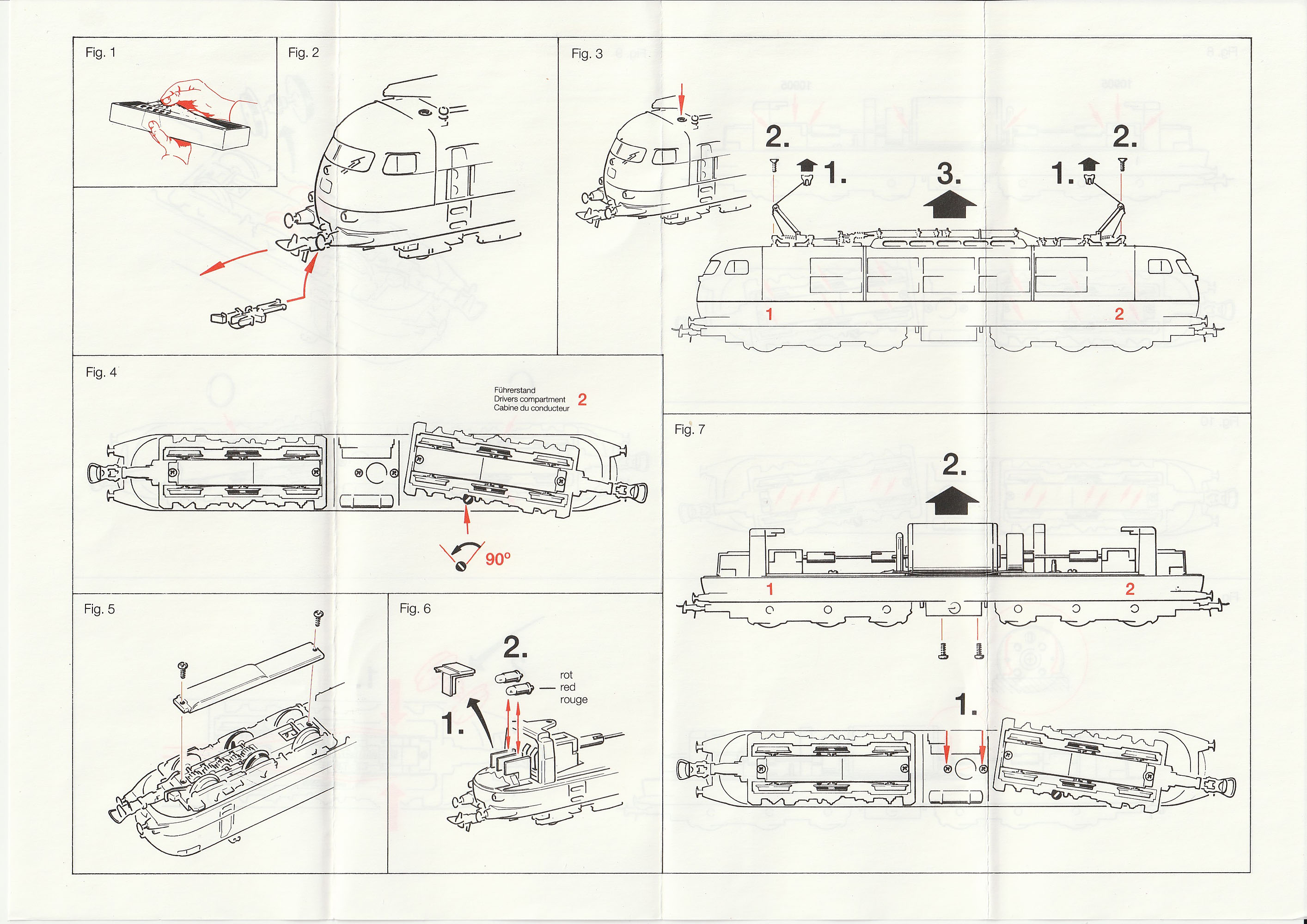

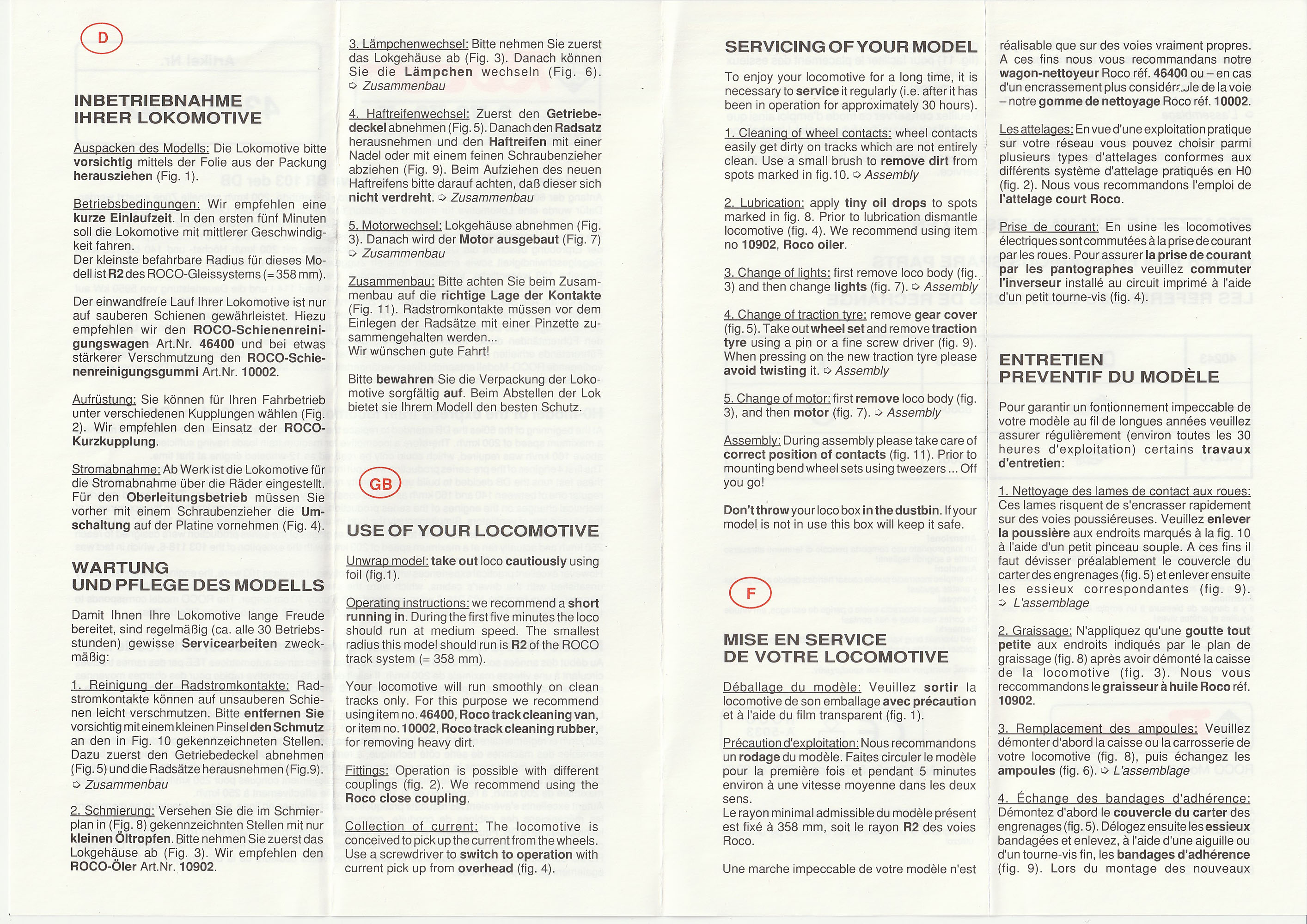

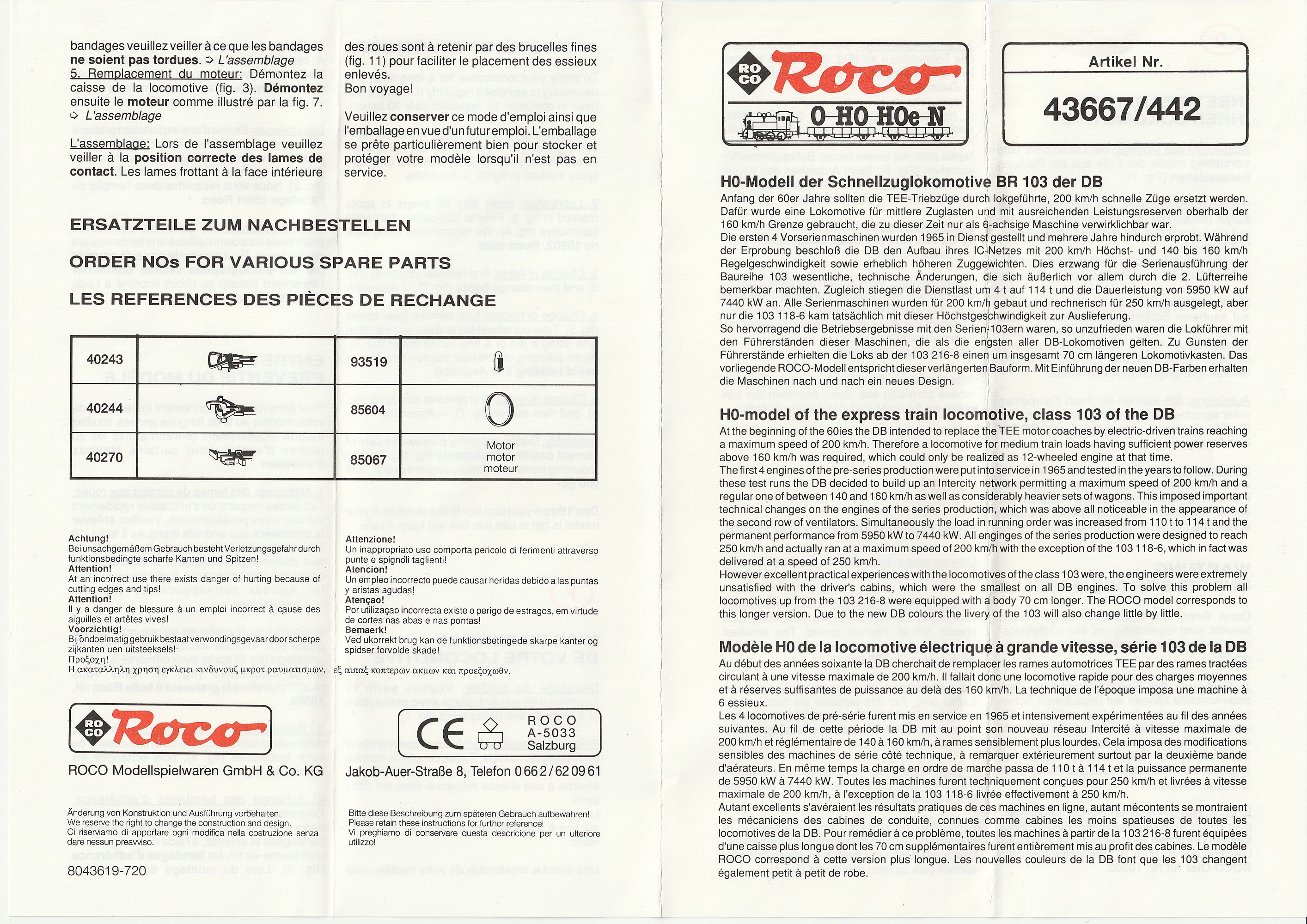

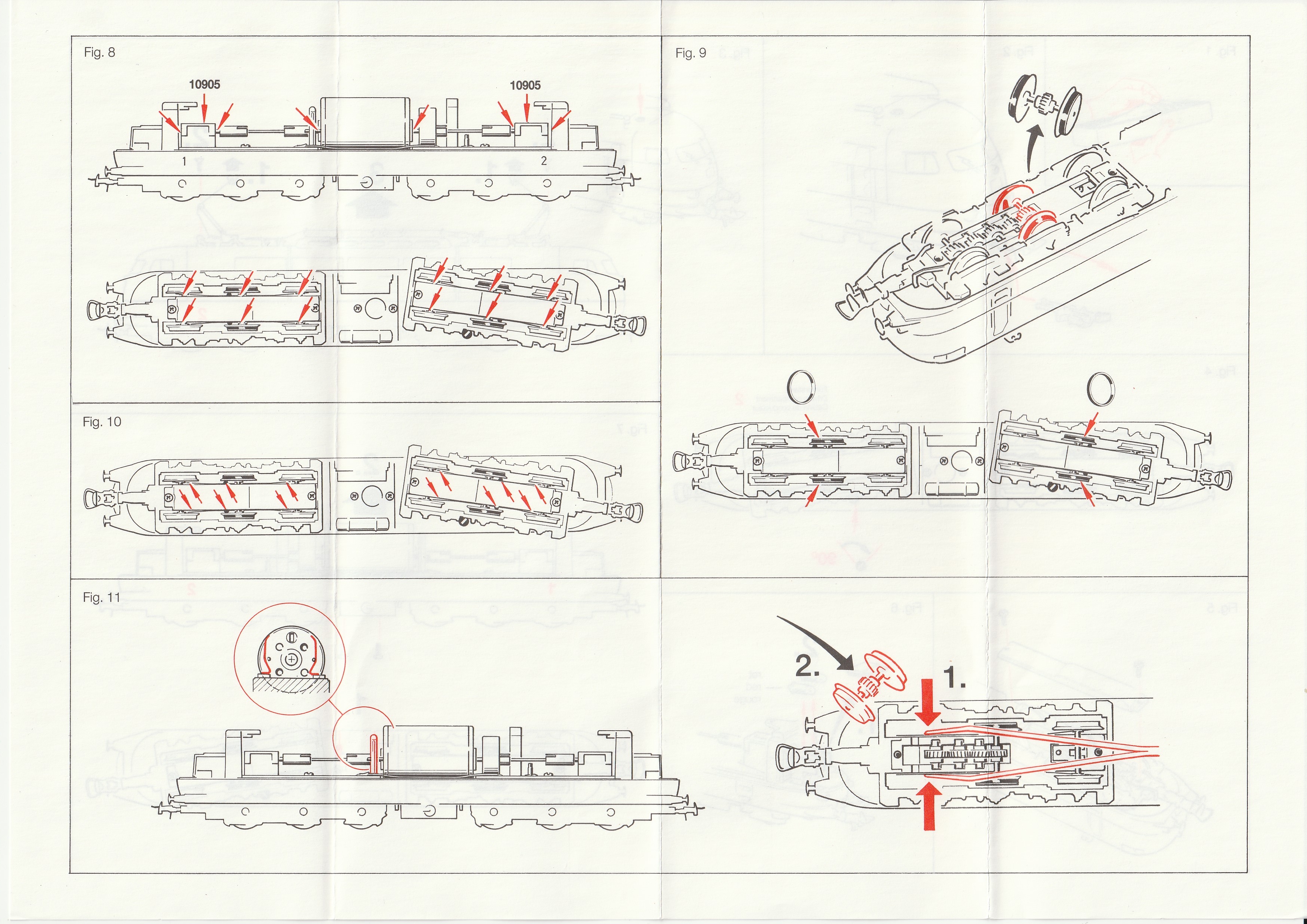

Beschreibung 43667/442
Seite 1/4, Seite 2/3, Seite 5/6 und Seite 7/8

Ersatzteillisten

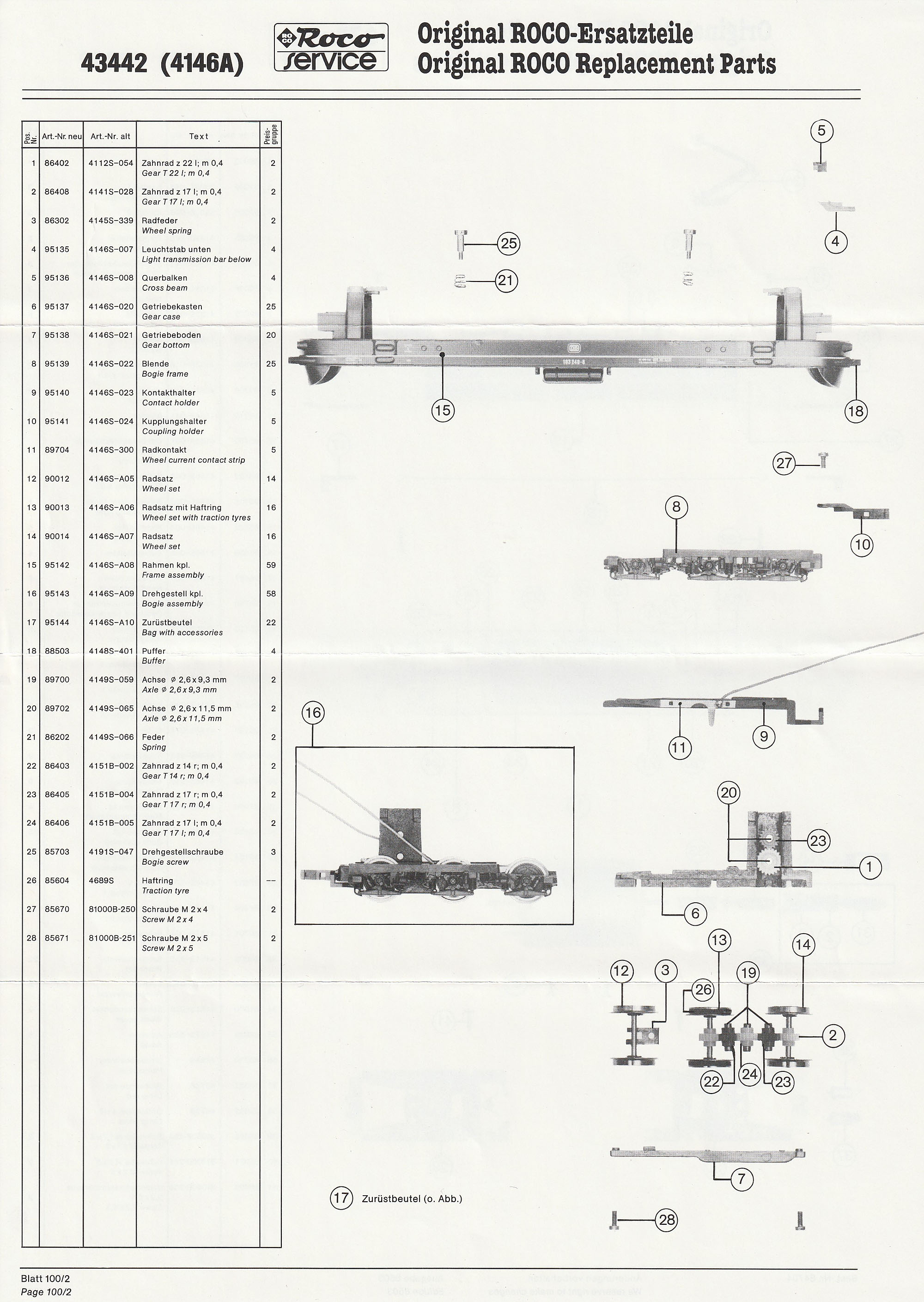

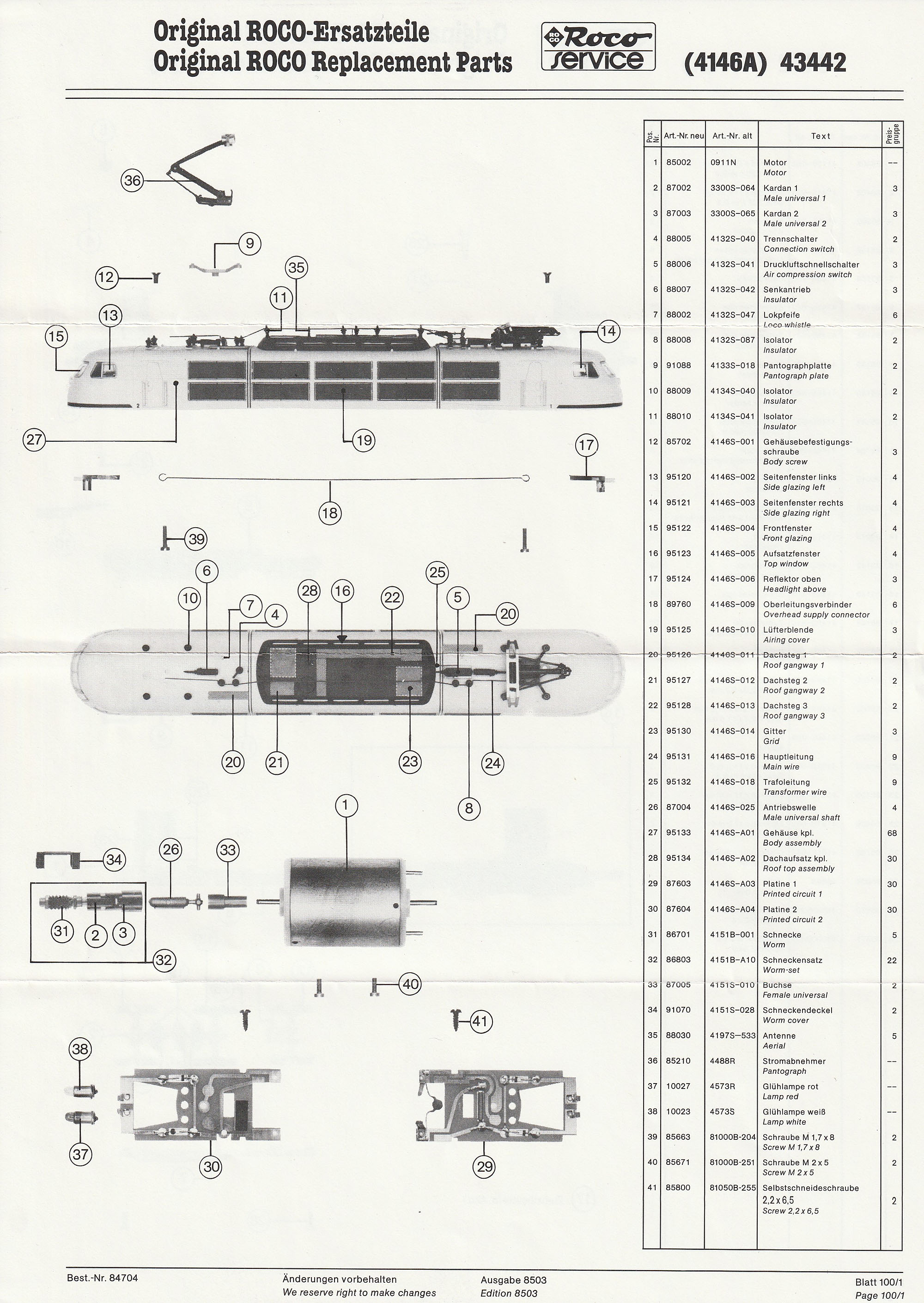

Ersatzteilliste (4146A) 43442, Ausgabe 8503
Vorder- und Rückseite

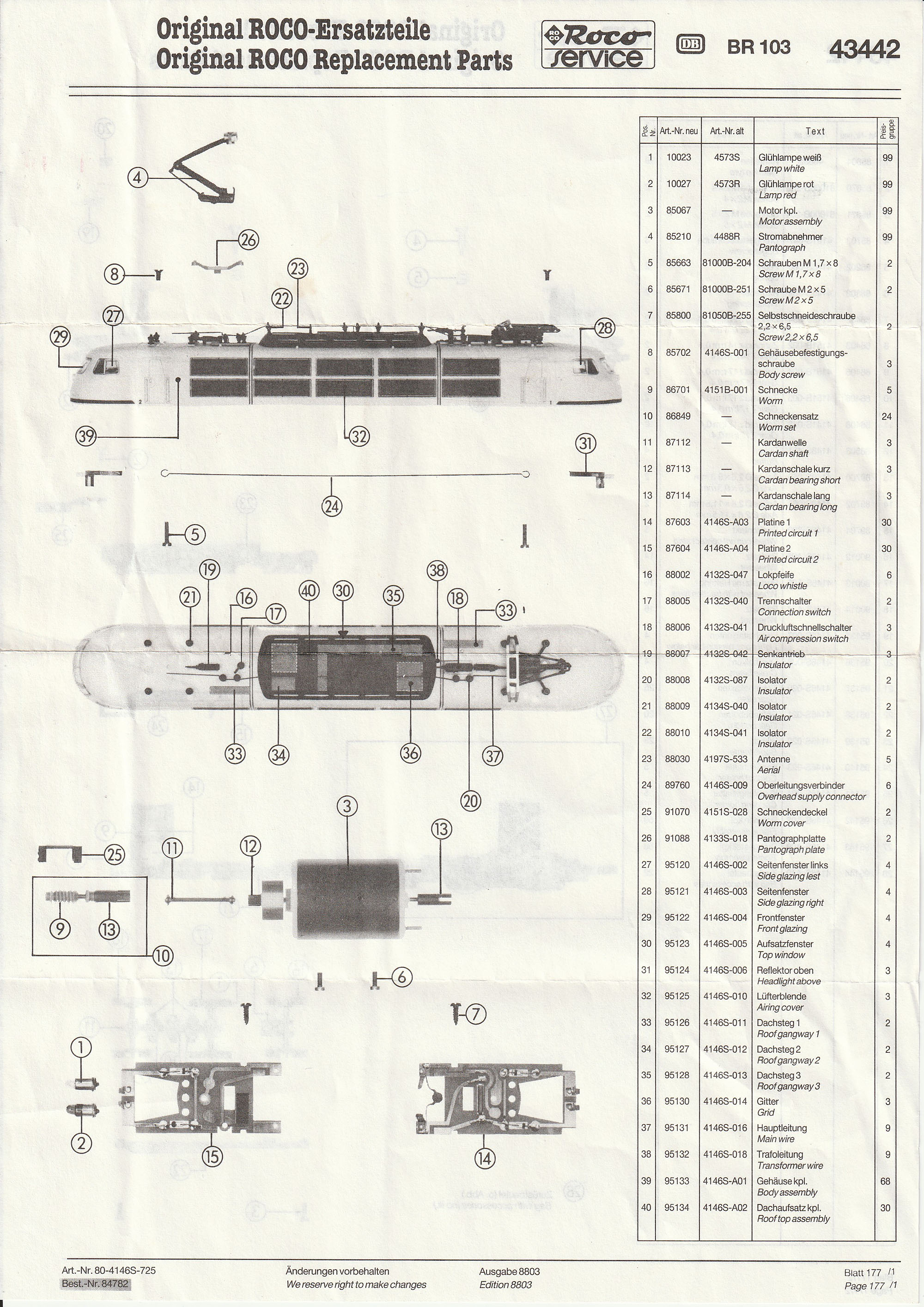

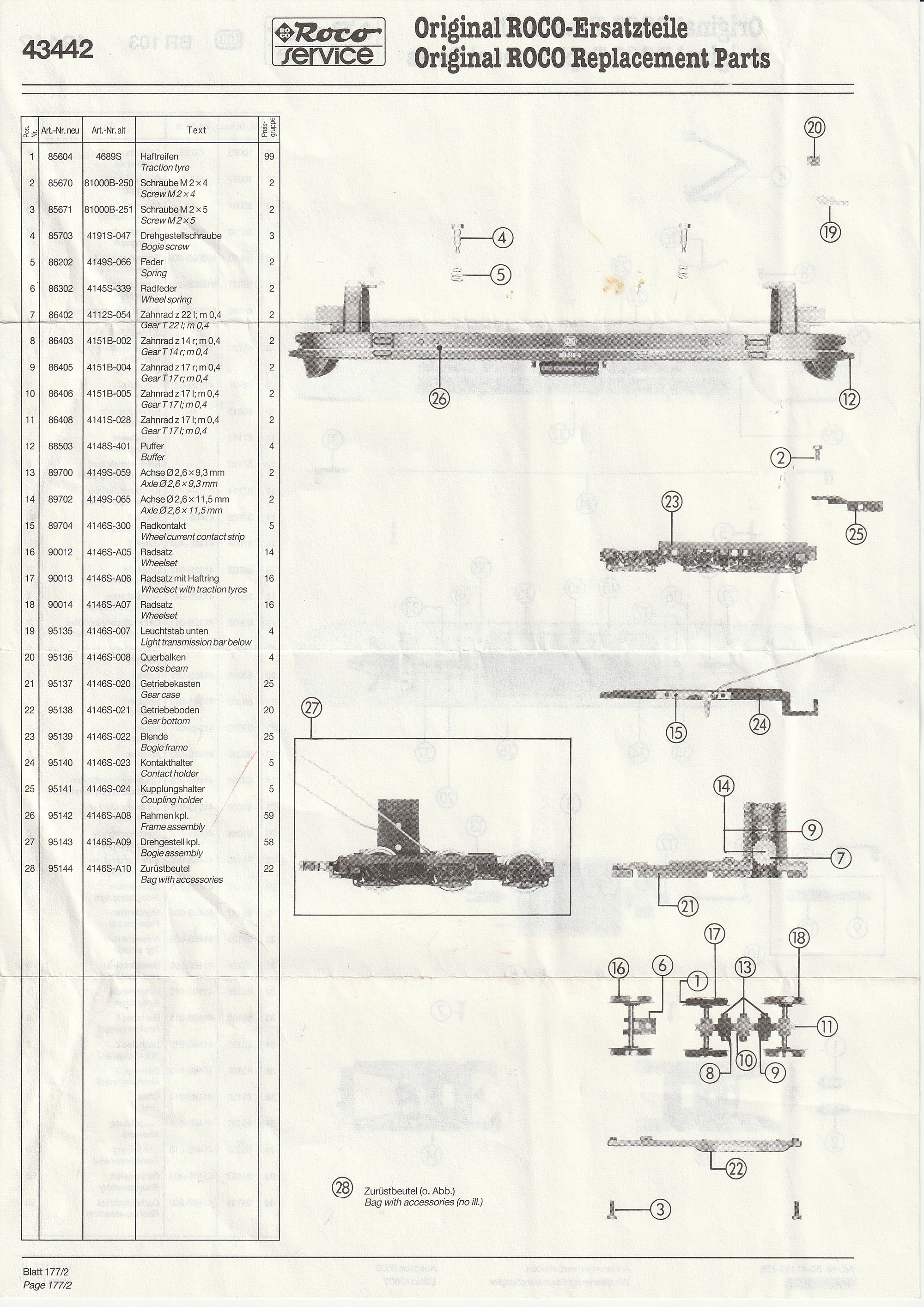

Ersatzteilliste 43442, Ausgabe 8803
Vorder- und Rückseite

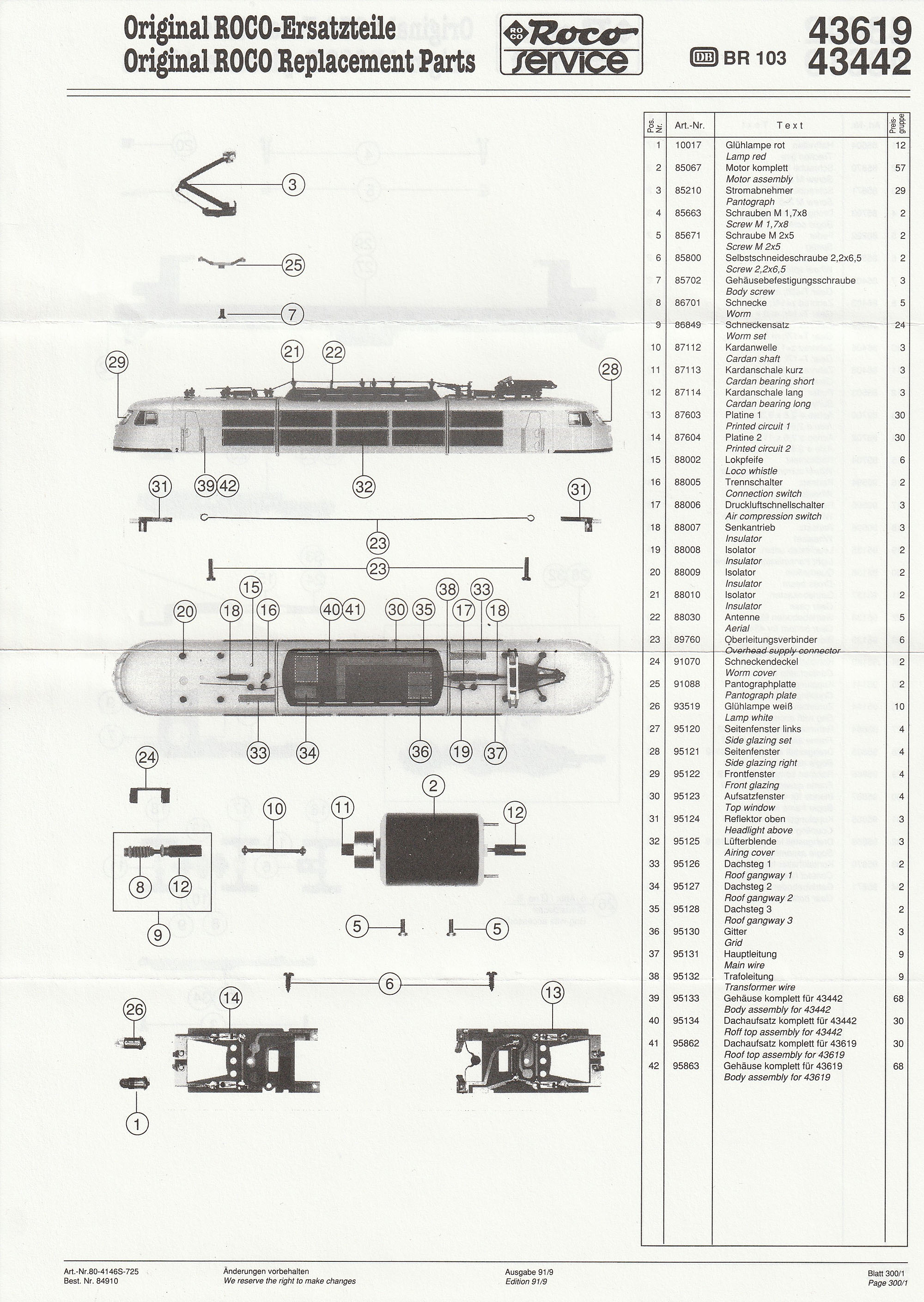

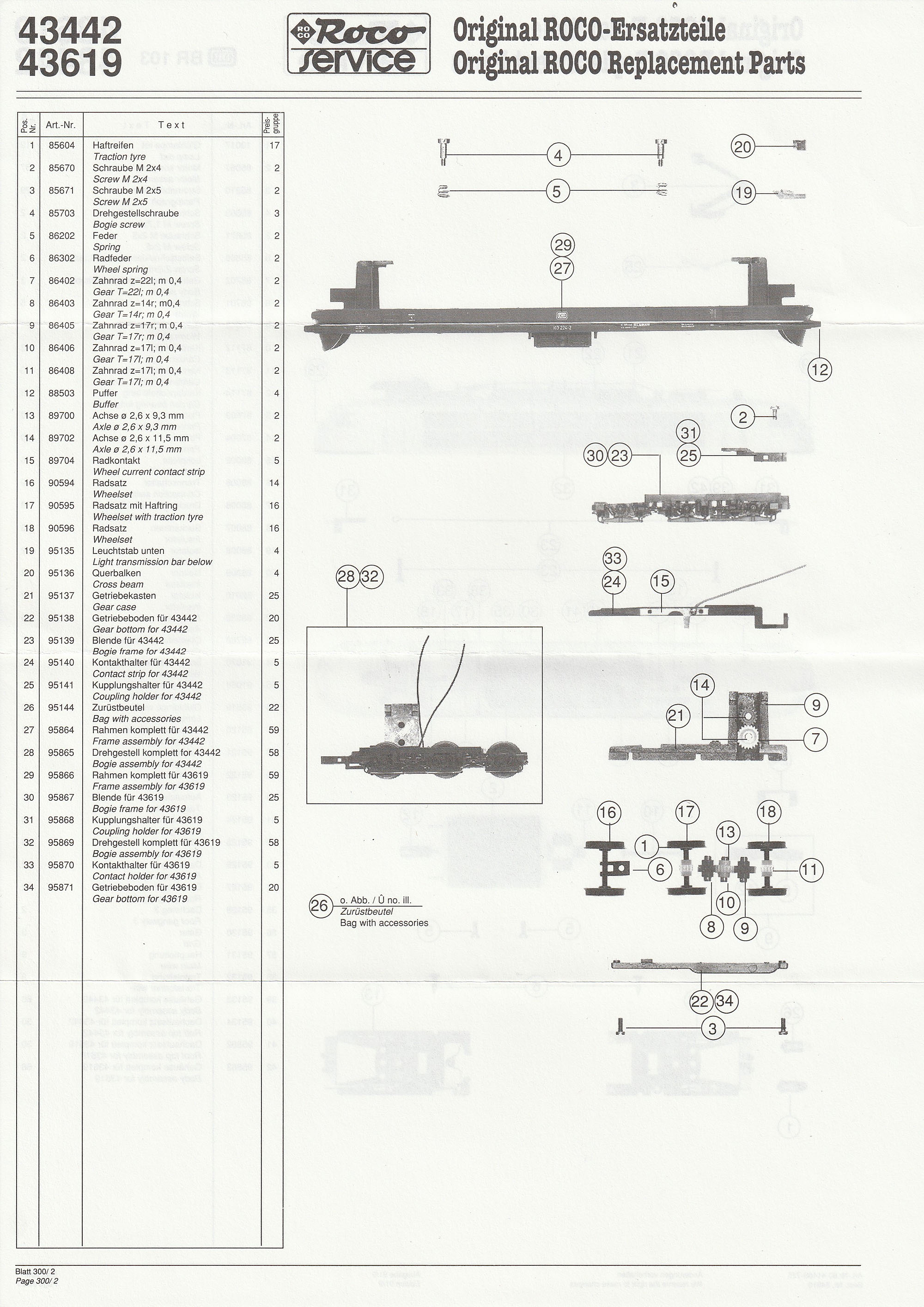

Ersatzteilliste 43619 43442, Ausgabe 91/9
Vorder- und Rückseite

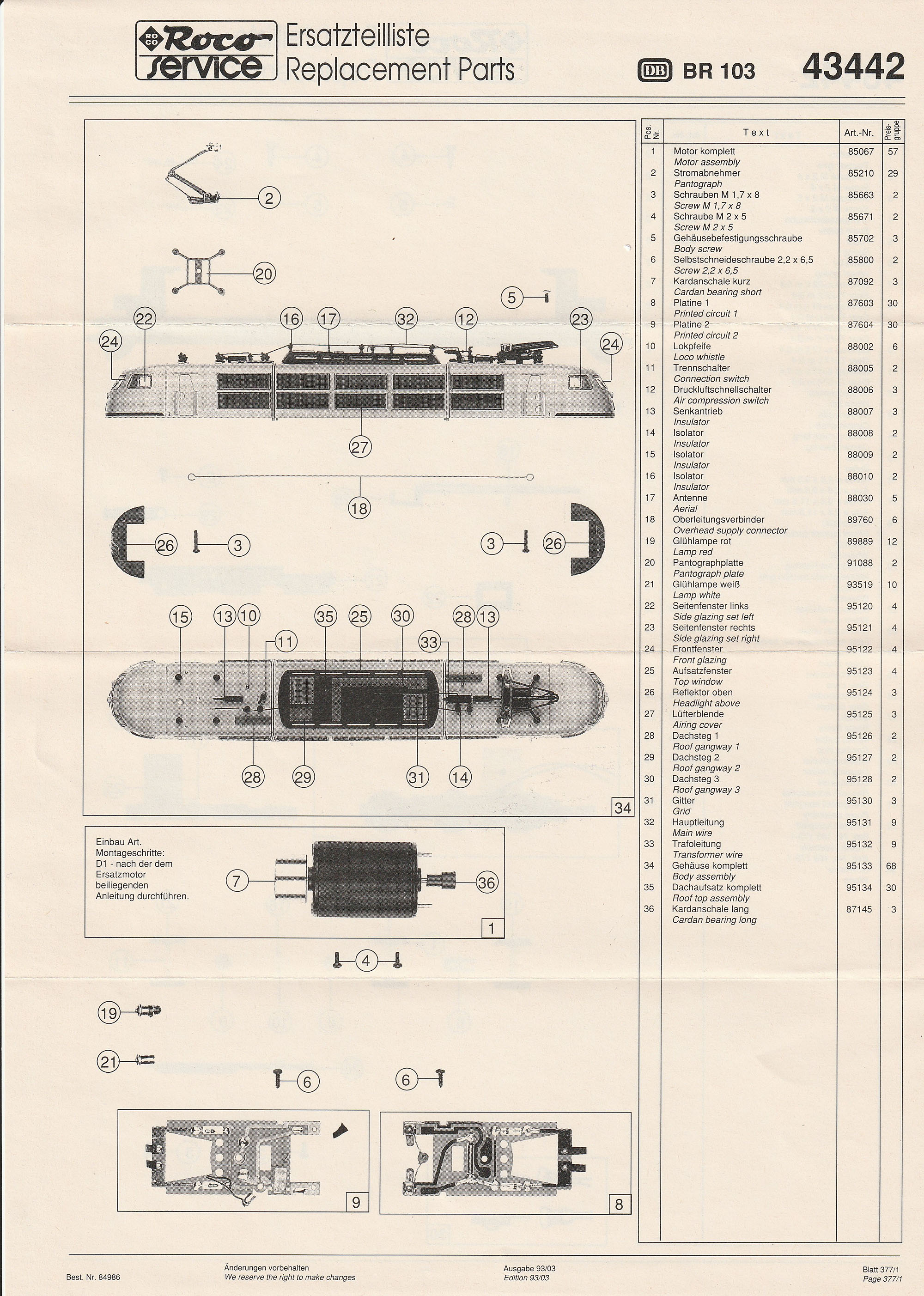

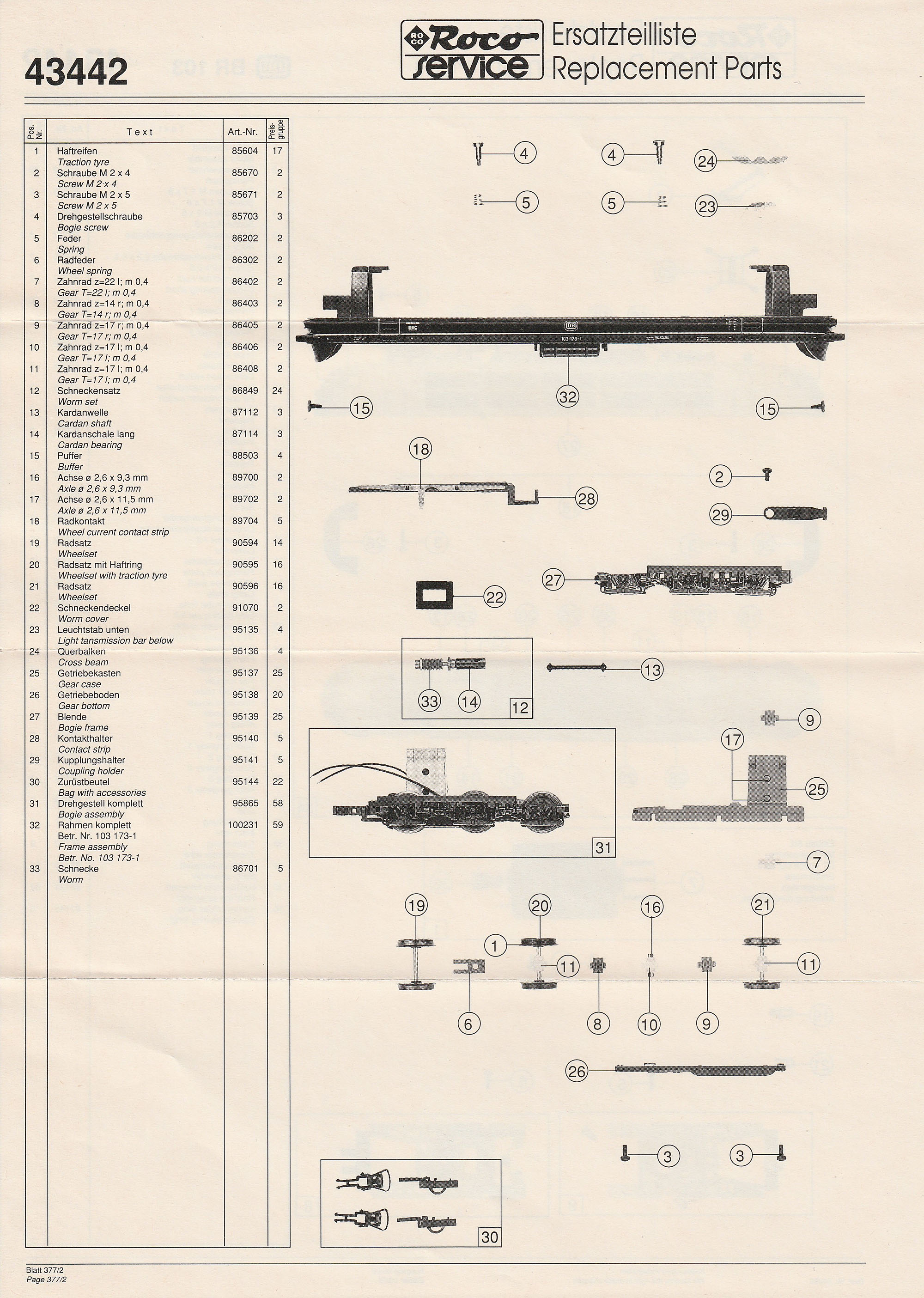

Ersatzteilliste 43442, Ausgabe 93-03
Vorder- und Rückseite

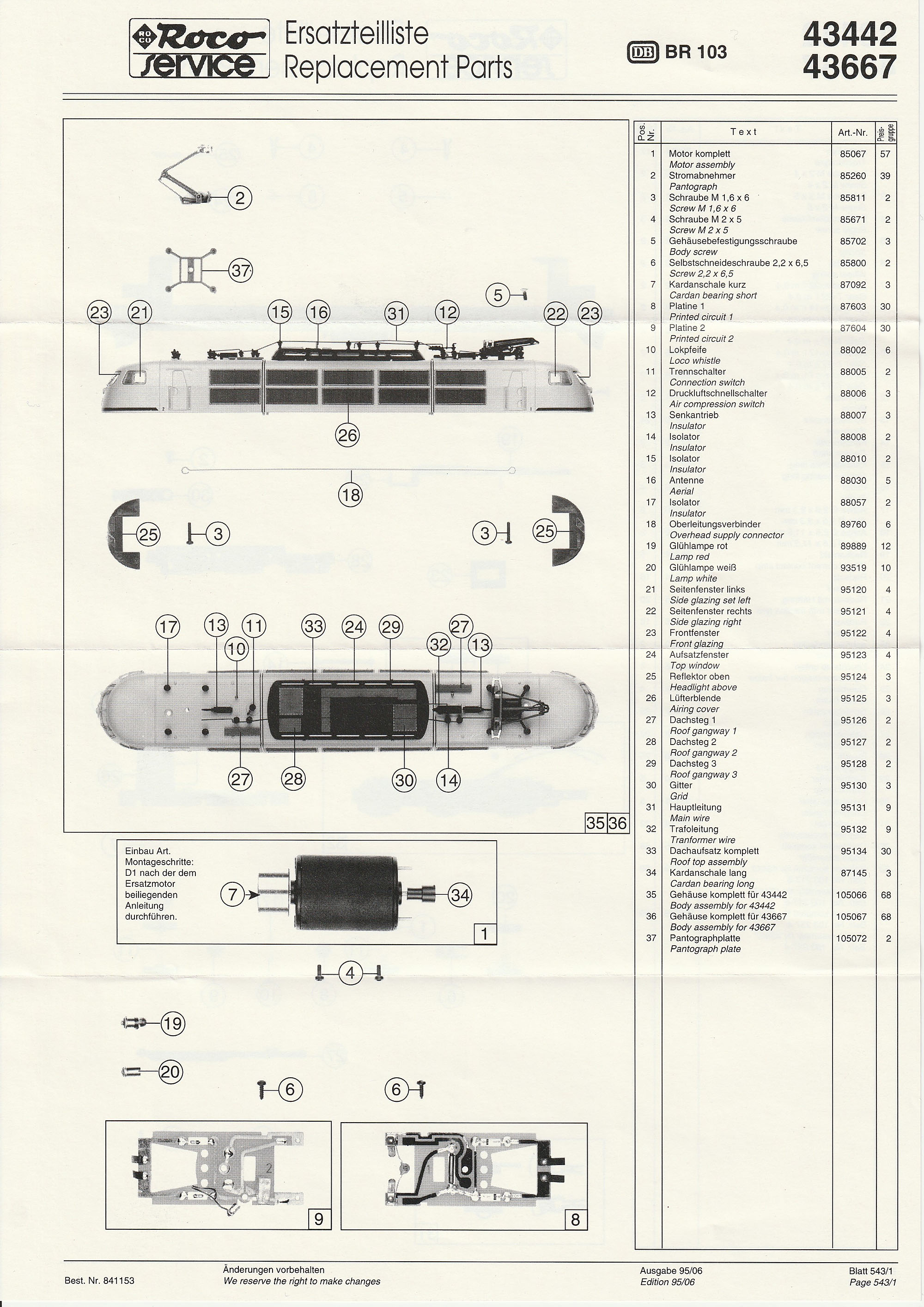

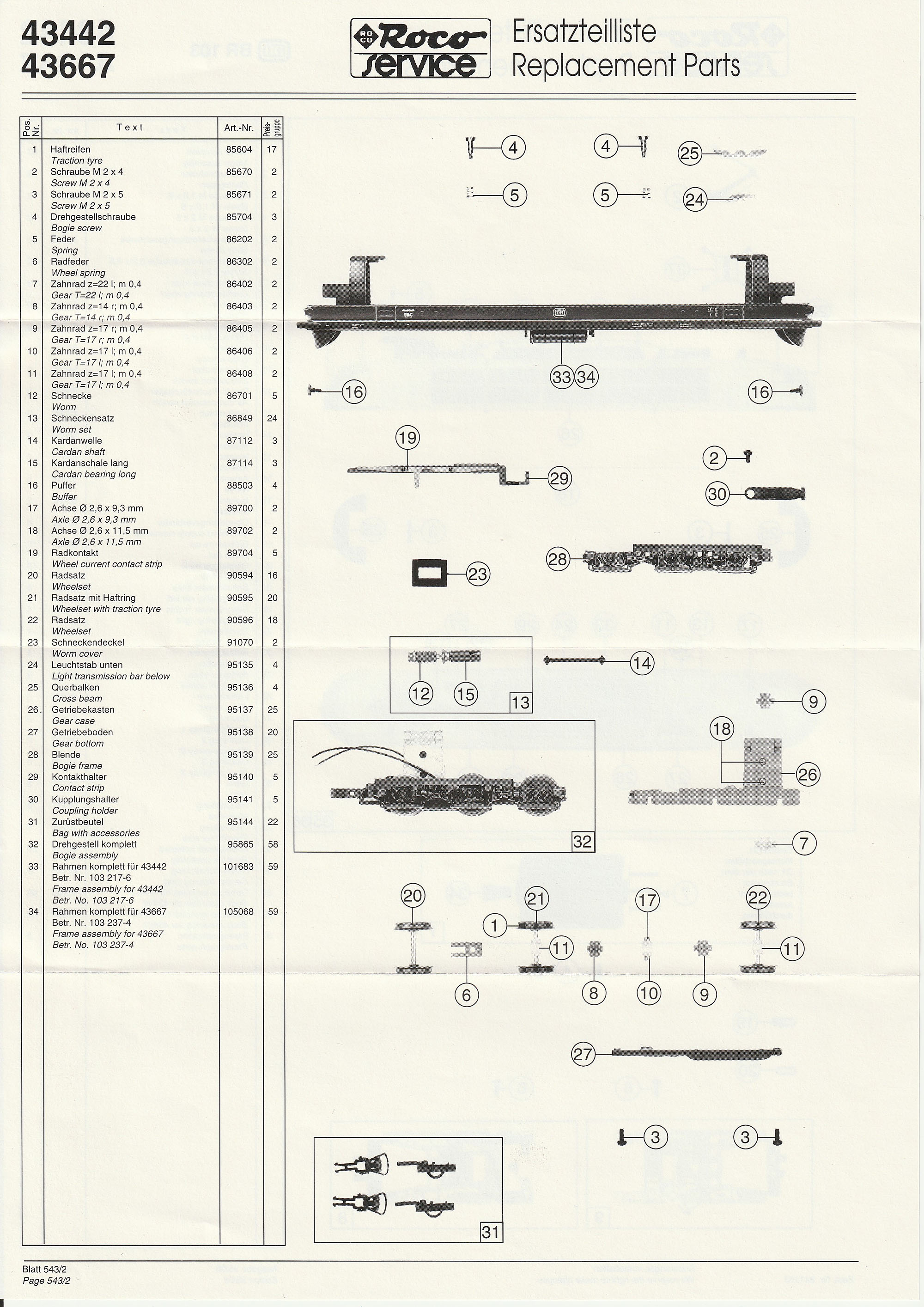

Ersatzteilliste 43667/442, Ausgabe 95/06
Vorder- und Rückseite

Zurüstteile

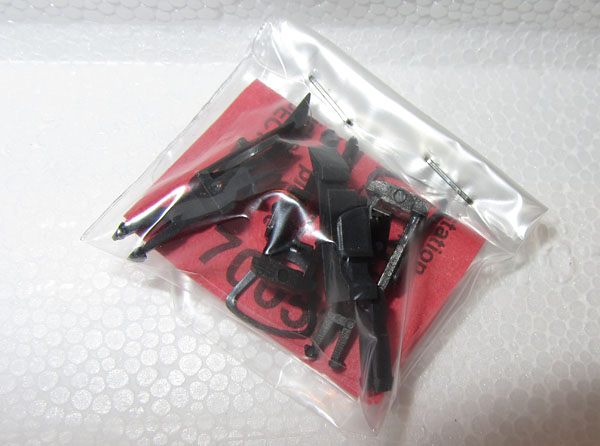

Da die Roco 103 der Erstserie keine angesetzten Griffstangen, Scheibenwischer oder andere Details besaß, waren dies lediglich die Kupplungen, die ja aufgrund der blöden Schachtel ja nicht eingesetzt werden konnten. Diese lagen normalerweise in dem Extrafach bei, zum Teil auch in einem Tütchen und bei späteren Serien waren dies neben den Bügelkupplungen auch die Roco Kurzkupplungen.
