Steckbrief Nr. 346
eingestellt: 17.10.2021
geÀndert:

Roco DB E17 07

Modelldaten

Land - Bahnverwaltung

Deutschland - DB

Loknummer (+weitere Daten)

E17 07 (BD Augsburg, Bw Augsburg, Letzte Br Unt. MF 21.5.54)

Bestellnummer

43717 (DC) / 43876 (AC)

Bauzeit

1994 - 2000

Farbgebung

grĂŒn (Rahmen schwarz)

LĂ€nge ĂŒber Puffer (cm)

18,4 cm

GehÀuse / Rahmen

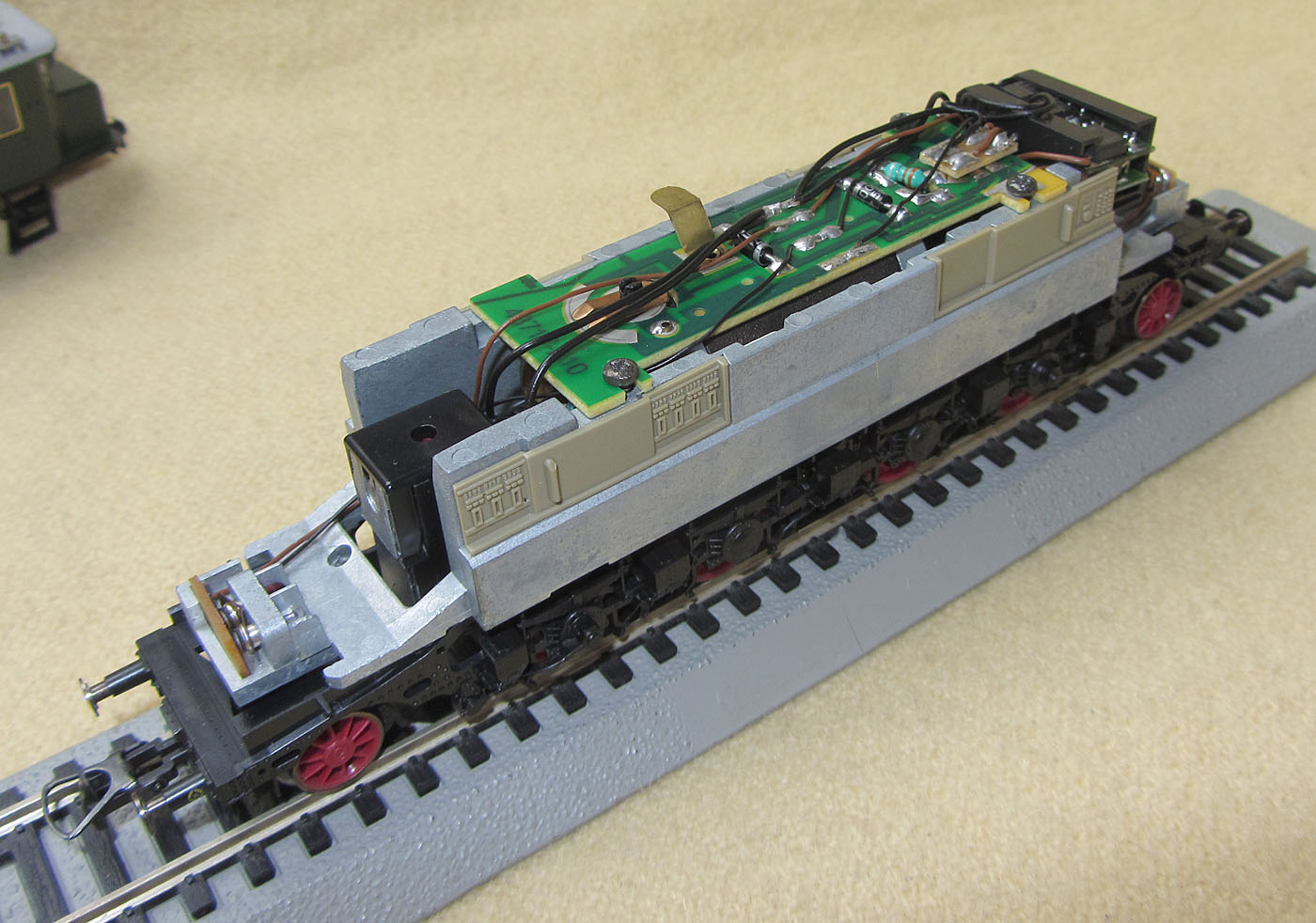

Das KunststoffgehĂ€use sitzt auf einem massiven Metallrahmen, der das GehĂ€use weitgehend ausfĂŒllt und Antrieb und Platine trĂ€gt. Das Modell kommt damit auf ca. 365 Gramm (AC-Version).

Antrieb / Technik

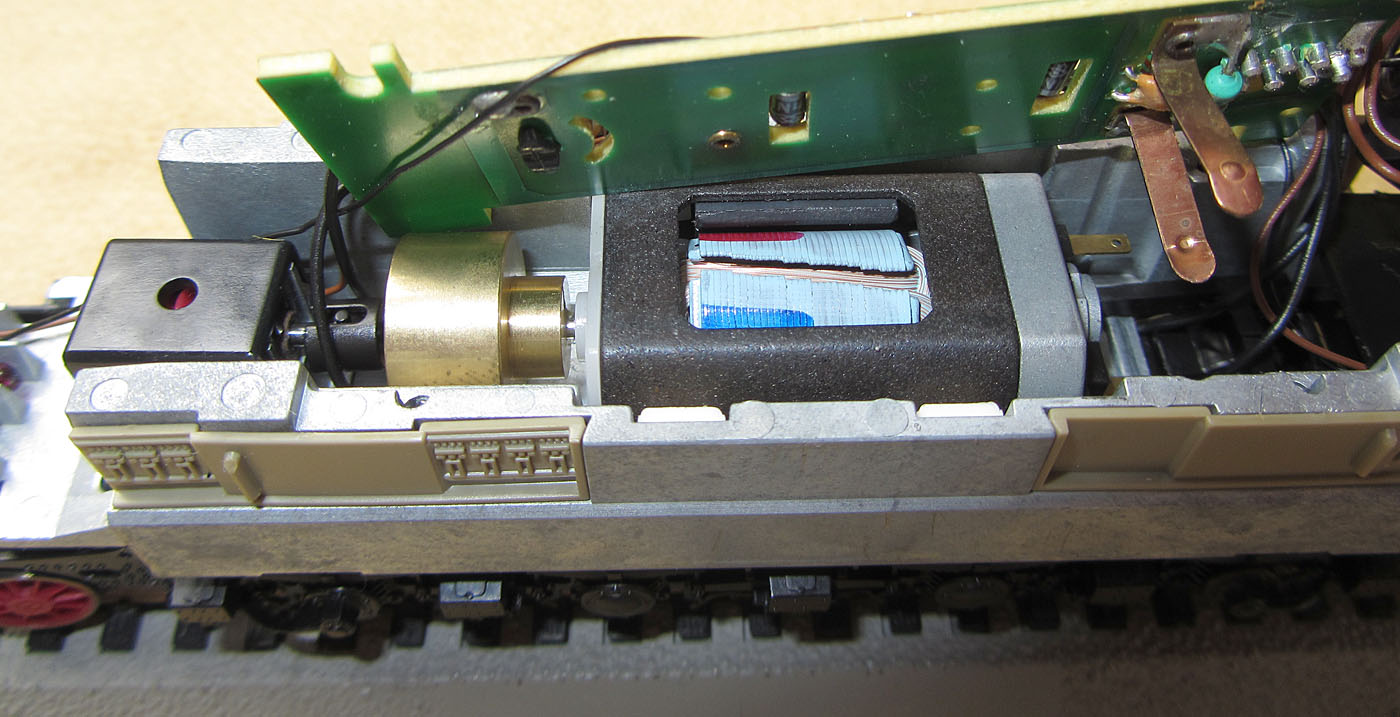

In der Mitte des Rahmens sitzt der 5-polige Motor 85060 (AC: 85087) mit einer Schwungmasse. Über Kardanwellen und Schneckengetriebe treibt dieser bei der DC-Version alle 4 Hauptachsen des Modells an. Bei der AC-Version (hier gezeigt) werden nur 2 Hauptachsen angetrieben, da der andere Bereich fĂŒr den Schleifer benötigt wird. WĂ€hrend die DC-Version 2 Haftreifen besitzt, sind es bei der AC-Version gleich 4.
Die Stromabnahme erfolgt von allen RĂ€dern (außer den VorlĂ€ufern) ĂŒber Metallkontakte, die von hinten auf die Radscheiben drĂŒcken, bzw. zudem ĂŒber den Mittelschleifer bei der AC-Version. FĂŒr die Beleuchtung werden je Seite eine weiße und eine rote GlĂŒhbirne verwendet.

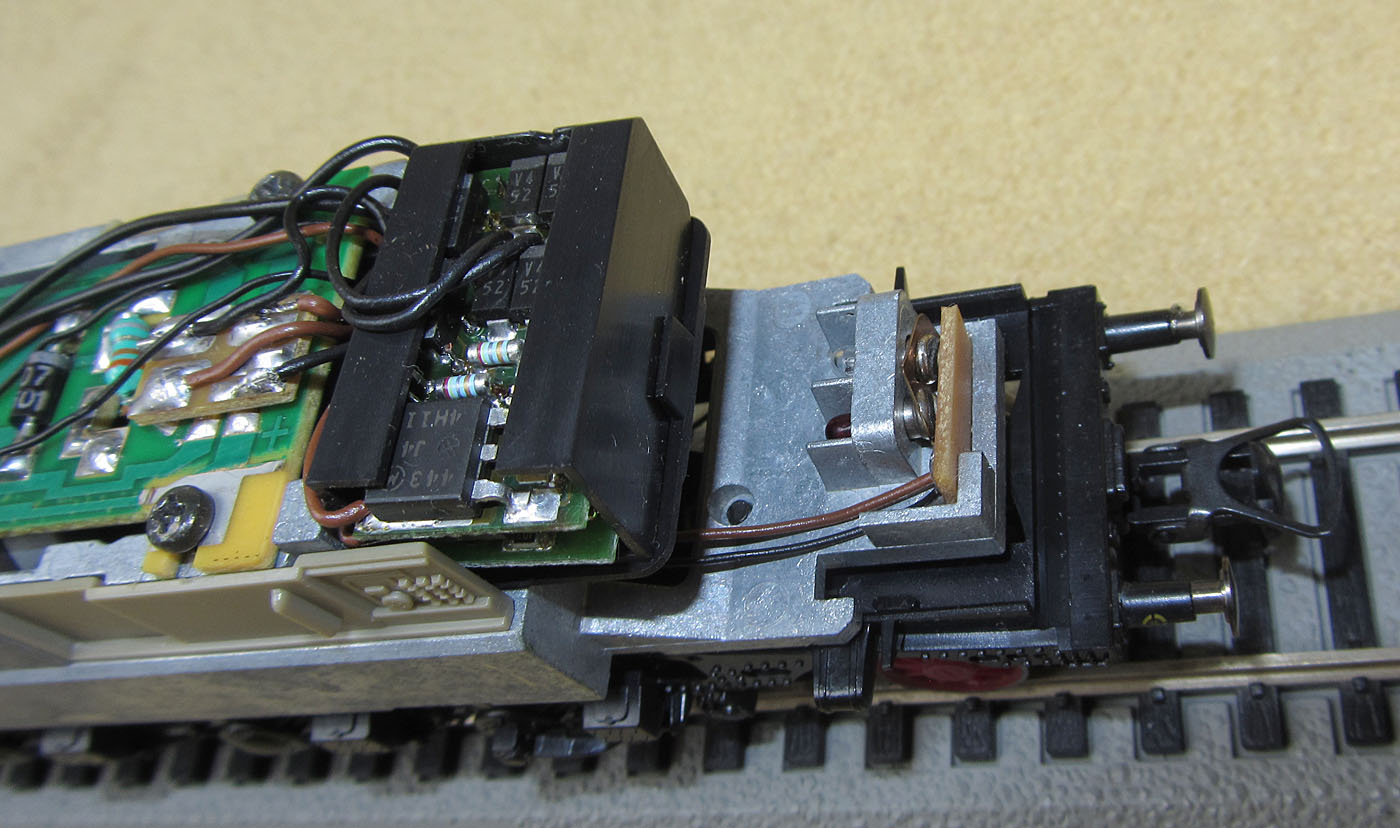

Die Platine ĂŒber dem Motor und besitzt eine 8-polige Schnittstelle. Der elektronische Umschalter (ab Werk bei der AC-Version) findet seinen Platz in einem FĂŒhrerstand, wodurch dort die Tiefe beim Einblick etwas fehlt.

Öffnen des Modells

Das GehĂ€use wird von 4 Rastnasen auf dem Rahmen gehalten. Diese greifen unter den Rahmen und sind von unten leicht zu erkennen. Sie sitzen auf Höhe der jeweils Ă€ußeren Hauptachsen. Dort ist das GehĂ€use zu spreizen und nach oben abheben.
FĂŒr das richtige Wiederaufsetzen des GehĂ€uses blickt man in das GehĂ€use hinein und bringt den Kontakt auf der Platine fĂŒr den Oberleitungsbetrieb eben passend zum Kupferblech im GehĂ€use.

Besonderheiten / Sonstiges

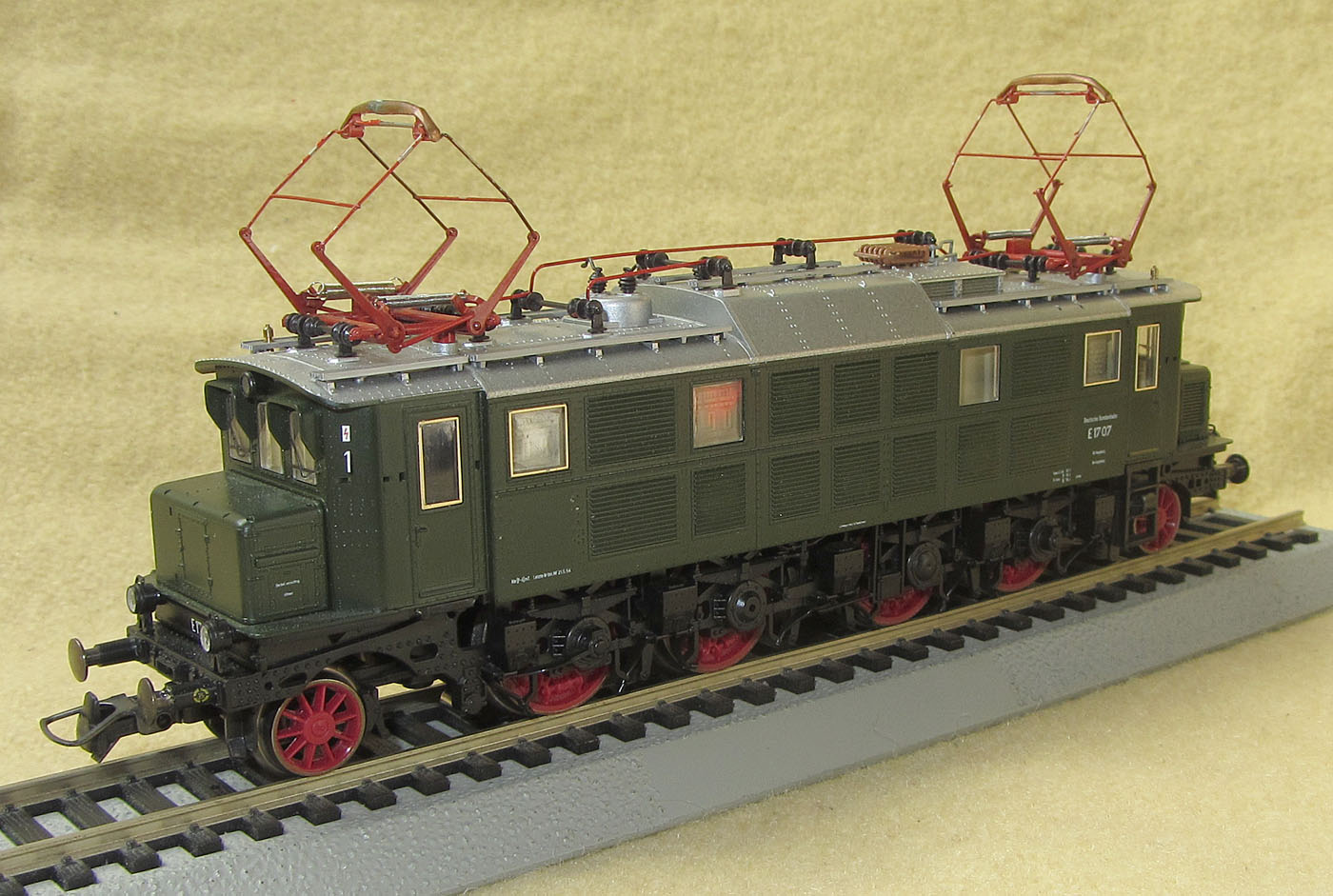

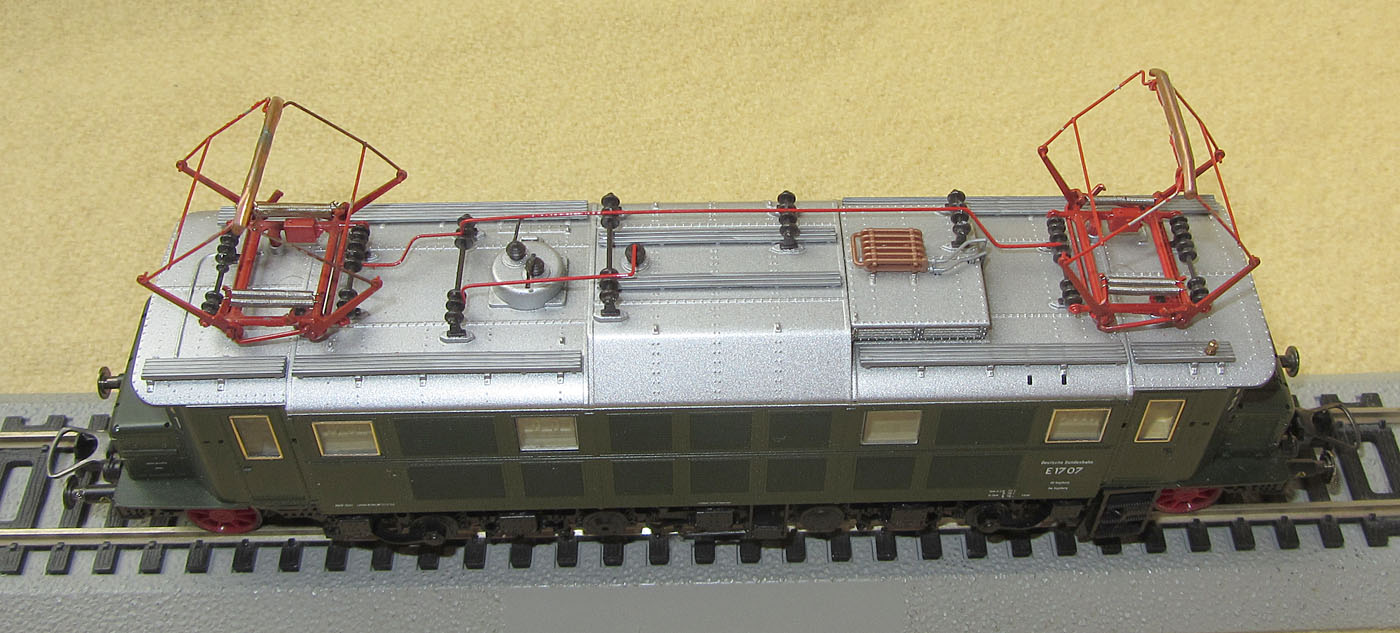

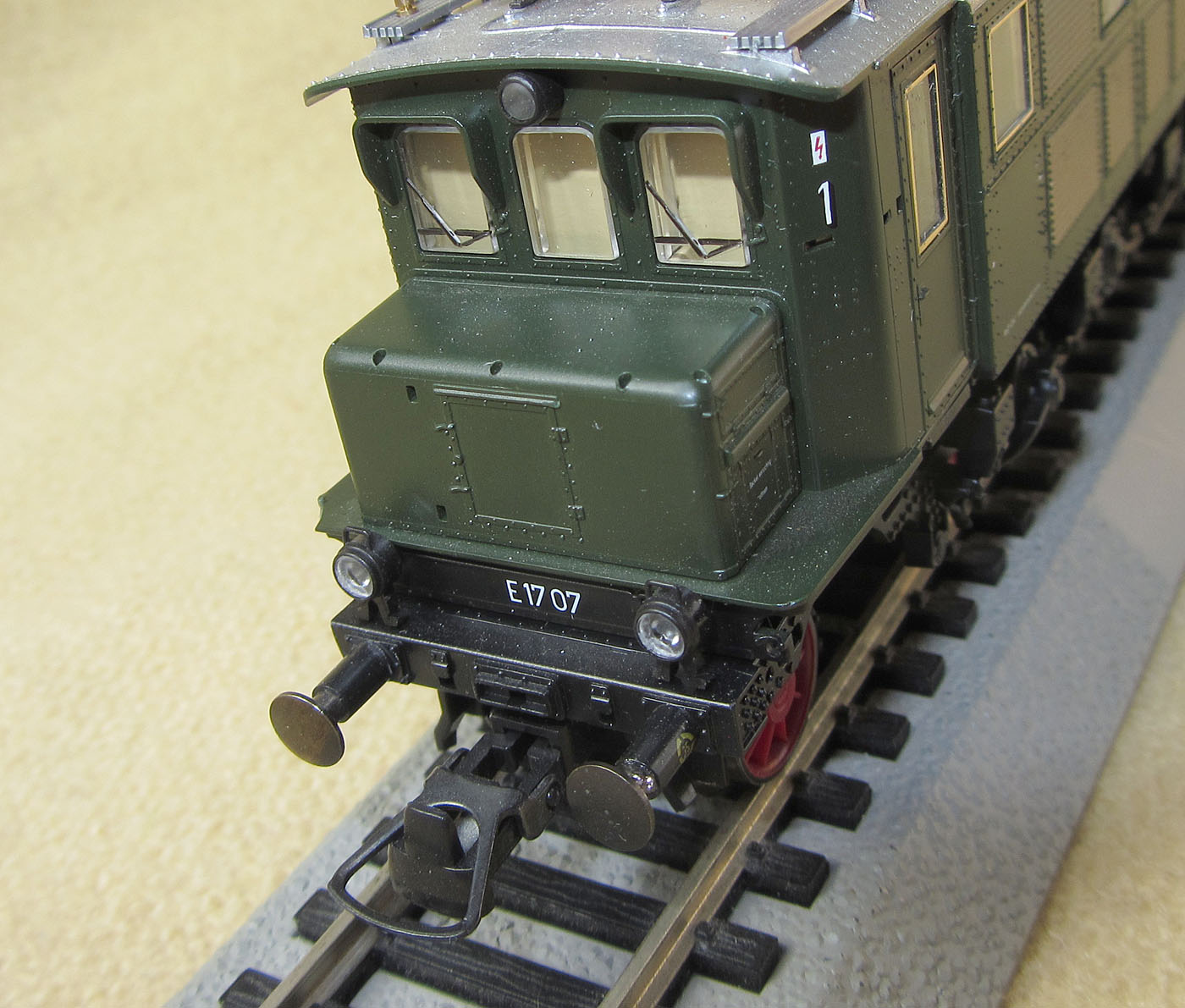

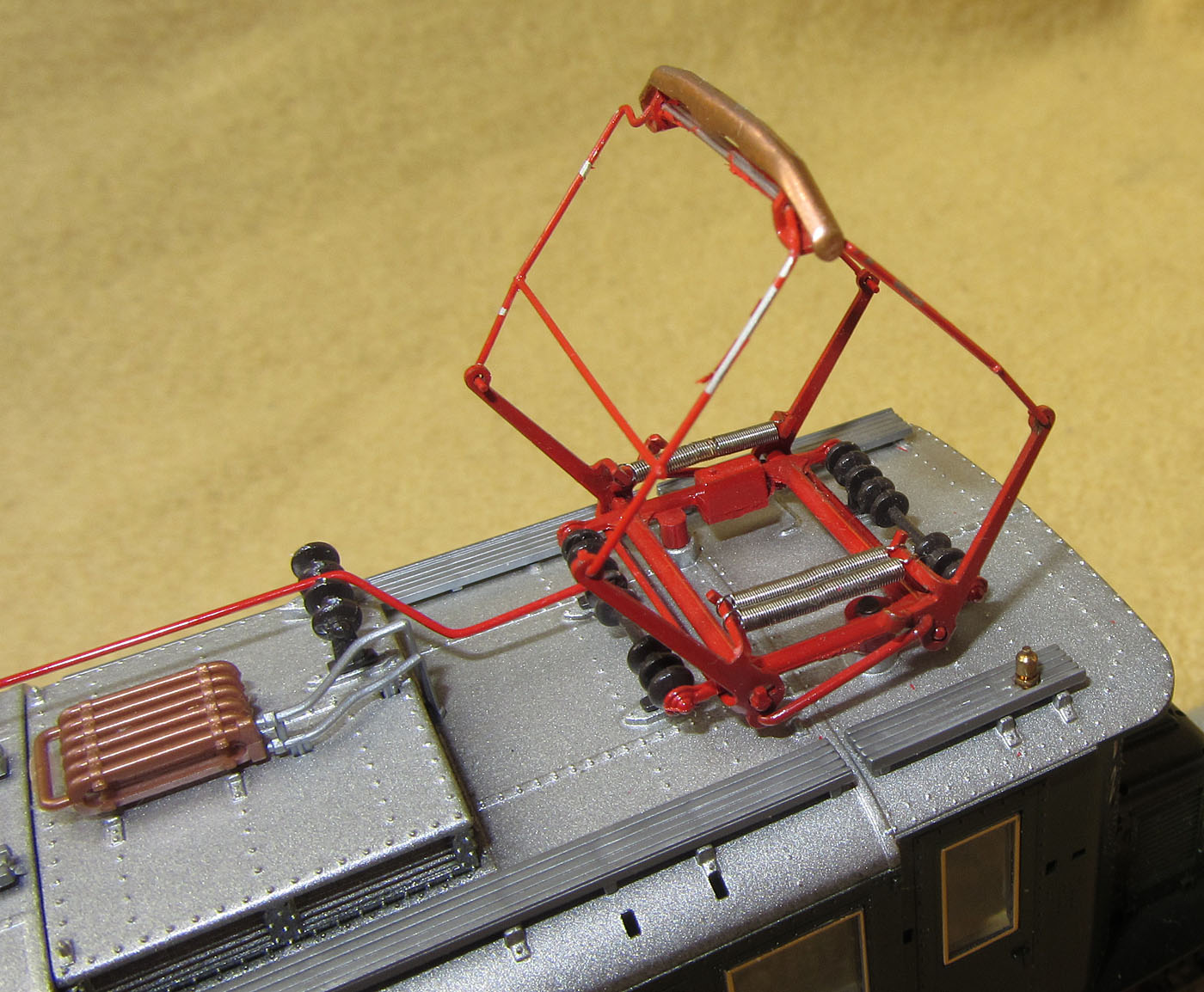

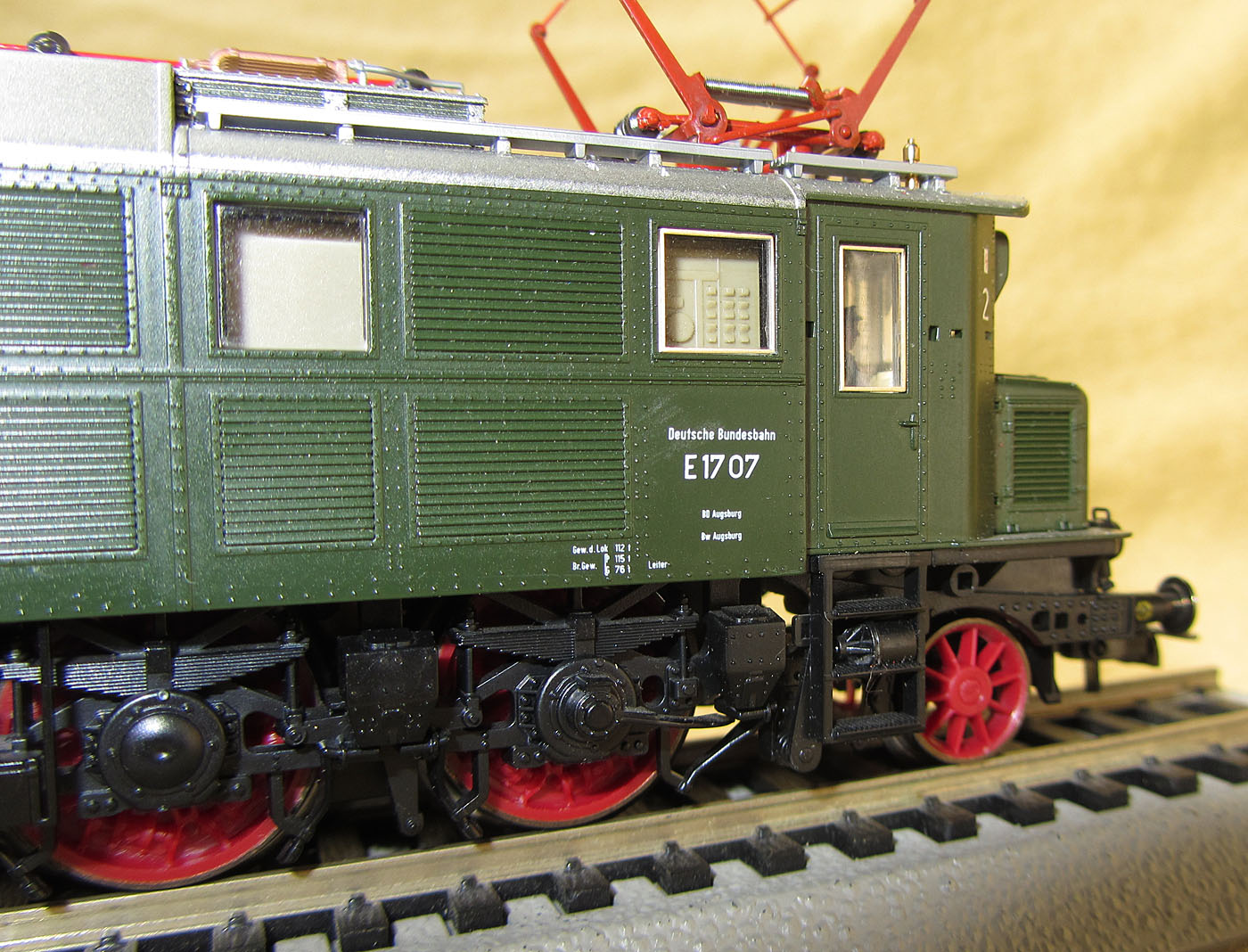

Bei dem Modell handelt es sich um die gelungene Nachbildung der Altbaulok der Baureihe E17 (ab 1968: 117). Es gab das Modell in Großserie zwar schon zuvor von Rivarossi, was auch viele Freunde gefunden hatte, aber eine zeitgemĂ€ĂŸe Überarbeitung war dringend notwendig. Roco hat dabei im Unterschied zu der Epoche IV Version auch Unterschiede berĂŒcksichtigt. So hat die Epoche III Version je Seite 5 SandkĂ€sten (Epoche IV hat nur 4, dafĂŒr Indusimagnete). Das Modell ist sauber lackiert und bedruckt, auch die Detaillierung des Dachbereichs mit Leitungen, Isolatoren und einer Vielzahl von Nieten wirkt ĂŒberzeugend.

Einfach eine schöne Altbau E-Lok, die auf/in keiner Epoche III Anlage oder Sammlung fehlen darf.

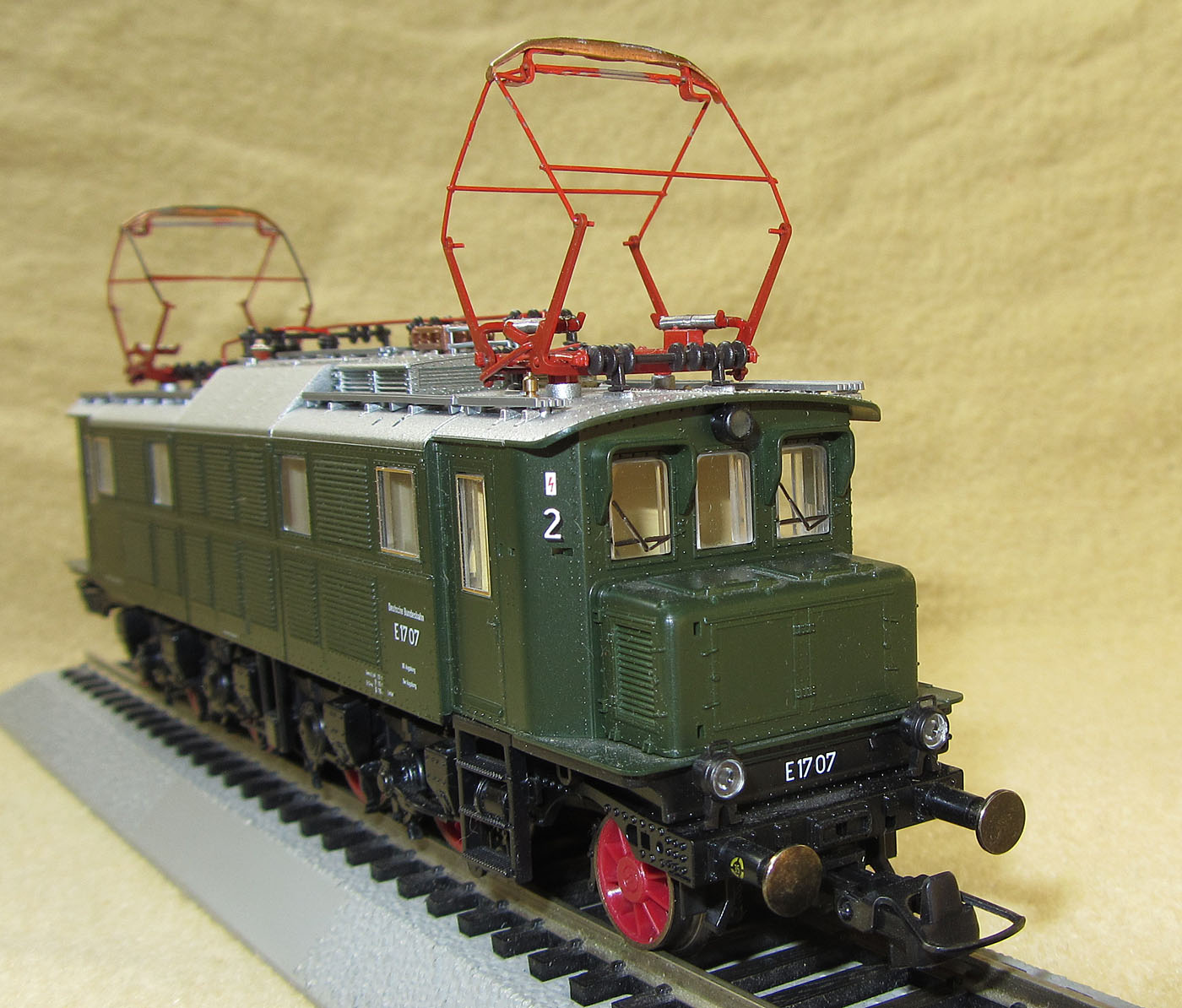

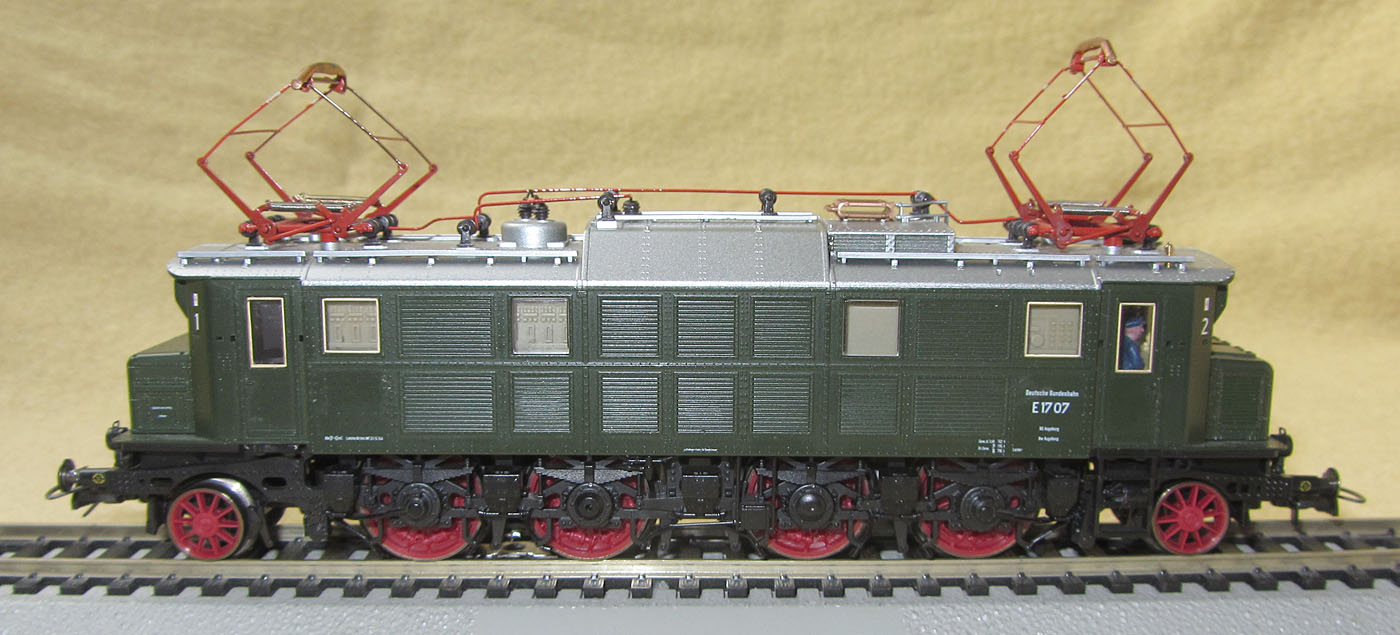

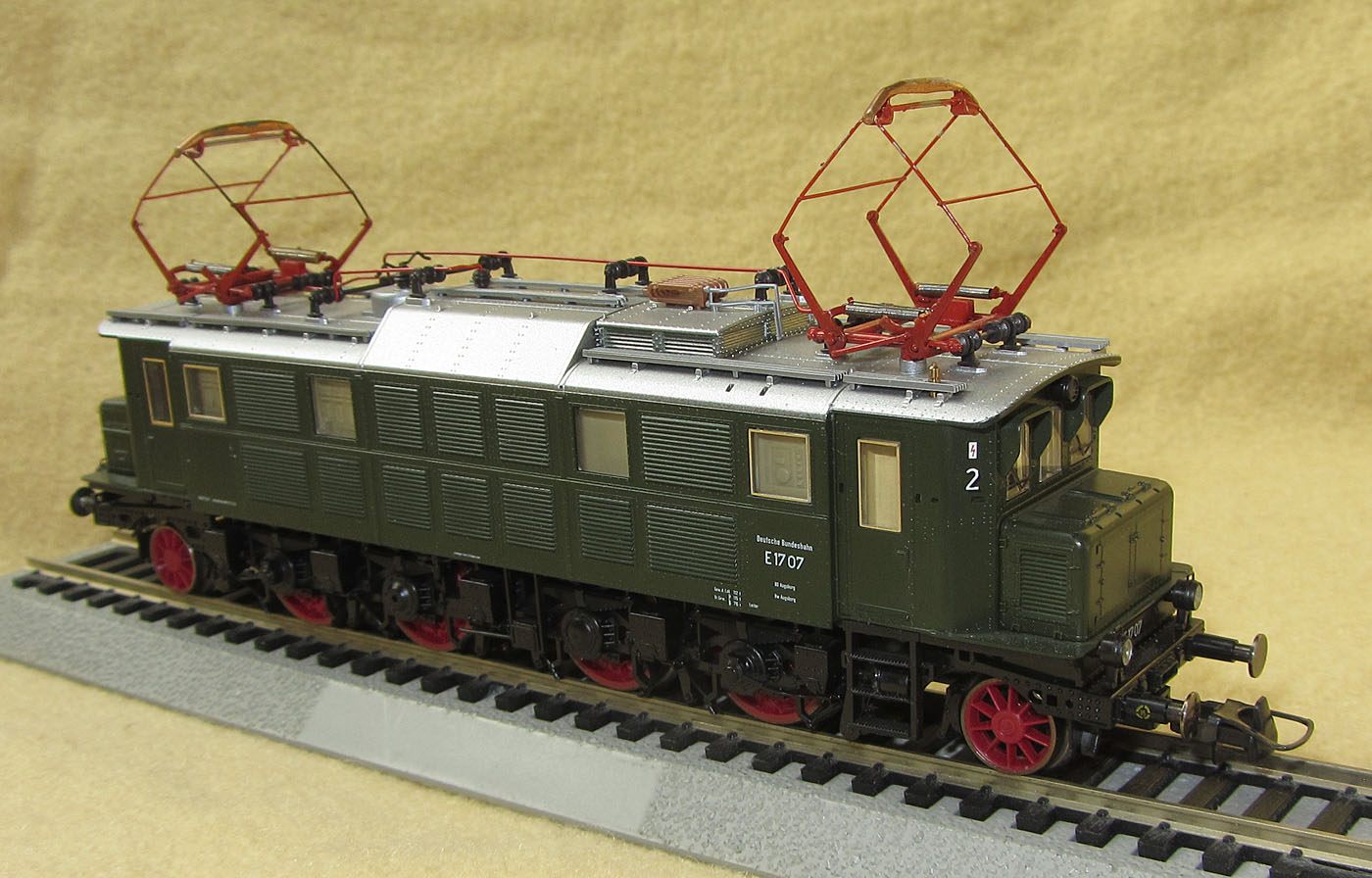

Modellfotos (zum VergrĂ¶ĂŸern bitte anklicken)
